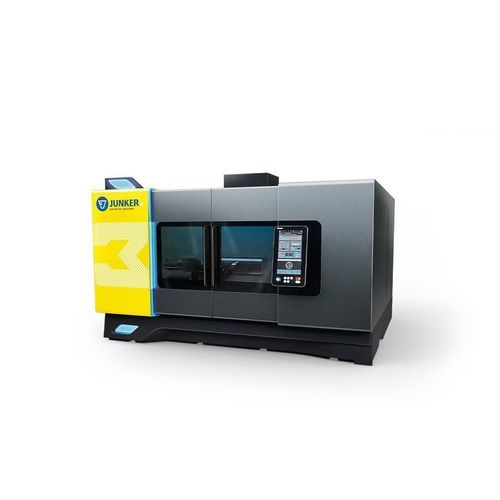

円筒研削機 JUNICOR

軸用加工用部品CNC

製品概要
JUNICOR の円筒コランダム研削盤は、軸類や類似部品の径および面研削を目的としたモジュラー式の研削機です。複数の構成で提供され、小〜中量生産および頻繁な段替えに対応し、短い段取り時間での運用が可能です。

ハイライト

• 構成可能な機械コンセプトを実現するモジュラー設計
• 単体機やシステムコンセプトに対する短い納期とスループット
• 予備部品の供給保証
• 保守・修理時間の短縮による稼働率の最適化
• 次製品サイクルへの迅速な切替を可能にする適応性のある構成部品
• 寸法安定性を確保する熱的安定性
• 堅牢な構造による高い剛性
• 周辺機器の統合による迅速な立ち上げ
• 先進的な操作・ソフトウェア設計
• オペレータ・保守性を考慮した機械プラットフォーム
• 設置面積を節約するコンパクトなレイアウト

研削工程の説明
JUNICOR プラットフォーム3では、ターボチャージャー軸などの高精度軸部品に対し、角度付きの突っ込み研削（斜め入れ）を含む高精度な径研削および端面研削を行います。

特殊ソリューション

• 砥石ヘッド：標準的なアセンブリから部品形状や生産要件に合わせたカスタム構成まで、複数の砥石ヘッドおよびテーブル構成を提供します。
• 砥石ヘッド（バリアント）：最大3本の研削主軸を備えたバリアントにより、工程の柔軟性と多工程化に対応します。

装備仕様（例）

• 振動減衰性、ねじり剛性、熱安定性を確保するミネラルキャスト（鉱物鋳物）製の機械ベッド
• 砥石、ドレッシング工具、ワークホルダの迅速な取り付けと中心出しを可能にする特許取得の3点マウントインターフェース
• 芯押し台およびワークヘッドの調整はチェーンホイール、油圧シリンダー、またはラック＆ピニオン駆動のCNC軸で行い、オプションでエアリフト機能を搭載
• タッチプローブによる軸方向位置決めで荒材の長さばらつきを自動補正
• オプション：追従油圧ジャーで安定した支持を実現する自己センタリング3点支持

加工ワーク

• ターボチャージャー軸
• タービン軸

製品パンフレット
JUNICORの製品パンフレットは英語・ドイツ語を含む複数言語でご用意しています。

技術データ / 仕様

• JUNICOR 3S：研削長さ：max. 800 mm；チャック長さ：max. 800 mm；ワーク重量：max. 250 kg；砥石径：508/610 mm；WxDxH（周辺機器含まず）：3.250 x 2.600 x 2.200 mm
• JUNICOR 3L：研削長さ：max. 1.600 mm；チャック長さ：max. 1.600 mm；ワーク重量：max. 250 kg；砥石径：508/610 mm；WxDxH（周辺機器含まず）：4.050 x 2.600 x 2.200 mm
