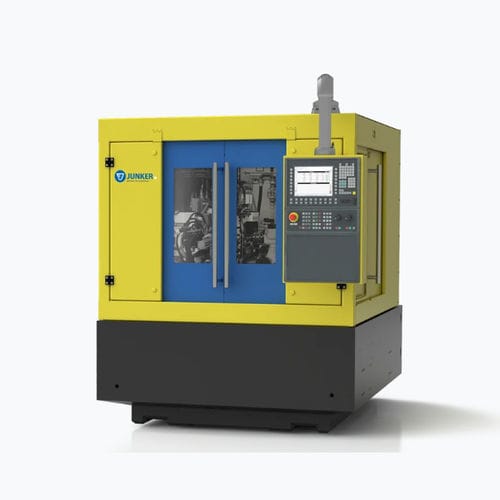

カム回転軸用研削機 JUCAM

加工用部品CNC静水圧

JUCAMシリーズの外径・内径研削盤は、1回のクランプで正確な研削結果を得ることができます。学習機能付きの制御システムにより、事実上すべての外乱要因が補正され、カムシャフト、カムピース、個々のカムが完璧に仕上がります。数十年にわたるカム研削の経験、多くの特殊な解決策、そしてその解決策を見出す専門知識は、世界中のエンジン・ポンプメーカーに納得していただいています。 ハイライト カムシャフト、カムピース、個々のカムのための幅広い研削ソリューション 非円筒形外径・内径研削 各研削課題への調整による高い実用価値 静圧ラウンドガイドによる高い長期精度 CBNまたはダイヤモンド砥粒による最高の繰り返し精度 2段重ねの砥石バランスによるうねりの最小化 研削工程説明 カムシャフト、カムピース、個々のカムを研削する研削盤は、カムの非円筒研削とベアリングの円筒研削を組み合わせています。非円筒外径・内径研削では、ワークスピンドル（C軸）と研削スピンドル（X軸）の内挿により、研削ホイールがカム輪郭に沿うように回転します。砥粒にはCBNやダイヤモンドを使用し、高い切削性能と一定した品質、長い工具寿命を実現します。 カムの形状は、リフトテーブルで指定されます。その際、各角度にリフト値を割り当ててカムの輪郭を定義し、プログラムに取り込みます。その後、ソフトウェアが自動的に値を補間する。カムの輪郭は、切り込み部分と排出部分で凹んでいることが多い。
