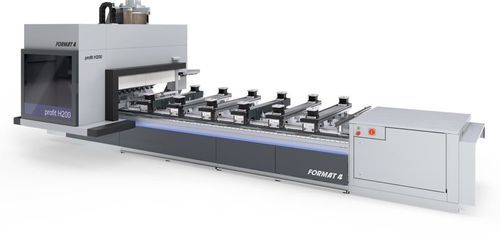

多機能切断および機械加工システム H200R

CNC木製

概要
FORMAT4 profit H200R は、量産およびオーダー品の木材加工（ドア、窓、階段部材、無垢材家具）向けに設計された汎用CNCマシニングセンターです。リニューアルされた鋼製リブ付きチャシーにより高い剛性とダイナミクスを実現します。統合ソフトウェアと各種ツールチェンジャーにより、自動化や精密加工に柔軟に対応します。

主な特徴

• 最大36工具位置、複数のツールチェンジャー構成（4ポジション直線チェンジャーあり）
• F4®Integrate ソフトウェア：ツールライブラリ、統合CAM（F4Create）、マシン操作（F4Operate）を単一インターフェースで提供
• lightPos：6,000以上のLEDによる吸着パッド位置表示で迅速かつ正確なワーク配置を実現
• 2回路バキューム管理、コンソールのロックで工程信頼性を向上
• コンソールおよび吸着パッドの位置表示、レーザー精度のパッド表示オプション
• 多様な吸着パッド形状と再利用可能なパッド・クランプで確実にワークを保持
• フレームクランプは圧縮空気式で高い保持力を発揮、コンソール底部に圧縮空気接続
• 直感的な24"タッチスクリーン操作
• 自動追従型の集じんフードで粉塵と騒音を低減
• 大型ワークの単独運搬を支援するローディングサポート（搬送レール）
• 複雑部品用のテンプレートミリング接続
• 廃材除去時にバキュームを維持したまま個別コンソールの無効化が可能
• エッジ加工時の最適なチップ・ダスト除去のためのチップ逸らし板とチップコンベヤ
• マシン状態を示すステータスライト

ハイライト / 追加の利点

• 導入に適したファイナンスソリューション
• 連続的な産業運転での安定した性能
• 顧客専用の生産最適化
• 堅牢な設計と高品質コンポーネント
• 多様な仕様パッケージと自動化オプション
• 高精度なエンジニアリングと操作性
• 購入前後の包括的なサービス
• ソフトウェアと機械を同一サプライヤーで提供し統合が容易

詳細（選択）
F4®Integrate
F4Toolbox（ツールライブラリ）、統合CADを備えたCAM（F4Create）、マシン操作（F4Operate）を一つの一貫したインターフェースで提供するオールインワンCNCソフトウェア。Gコードベースで既存の生産プログラムへの統合が容易です。

lightPos
6,000以上のLEDで吸着パッドのサイズ、位置、向きを表示する視覚的ポジショニングシステム。X軸のRGB LEDは加工状態を示し、X・Y軸に沿ったLEDはワークの位置と寸法を可視化してセットアップ時間を短縮します。

ストッパー列
H200シリーズは後方および中央のストッパー列を備え、小〜大ワークを柔軟に基準出しできる堅牢なシリンダーストッパーを採用しています。

メンテナンス開口
フードは簡単に開き、工具交換や日常点検への迅速なアクセスを提供します。

フレーム加工
圧縮空気式のフレームクランプは高い保持力を発揮し、圧縮空気接続はコンソール底部に配置されています。

作業エリア（テーブル）
作業エリア: X = 3300 mm
Y = 1280 mm
Z = 250 mm（コンソール高さからの通過高さ）

仕様（技術データ）

• モデル: profit H200R
• ブランド: FORMAT4
• 作業エリア (X × Y × Z): 3300 mm × 1280 mm × 250 mm（コンソールからの通過高さ）
• スピンドル: インバータ制御のモールダーモーター、12–15 kW、最大24,000 rpm
• ツールインターフェース: HSK F63、自動クランプおよびセンサー制御の工具テンション
• 第4軸: C軸標準、360°補間、圧縮空気インターフェース付
• 工具ポジション: 最大36（各種ツールチェンジャーオプション；4ポジション直線チェンジャーあり）
• バキュームシステム: 複数の吸着パッド形状、2回路バキューム管理、オプションのlightPos
• コントロール: 24" タッチスクリーンと F4®Integrate (F4Toolbox, F4Create, F4Operate)
• 排気: 制御式吸塵フード、チップ逸らし板およびチップコンベヤ
• 自動化とハンドリング: ローディングサポート / フィーディングレールで単独運用が可能
• 設計: 最大の安定性を確保する鋼製リブ付きチャシー
