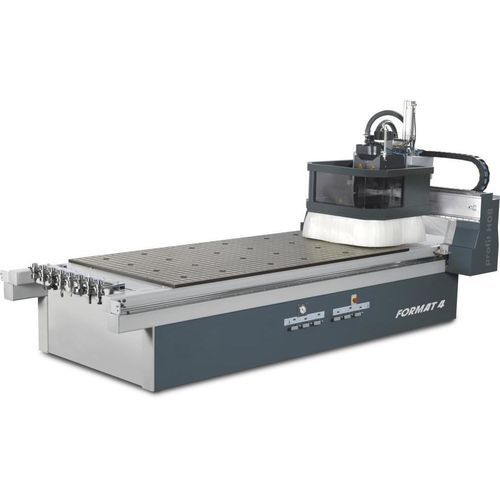

CNC切断および機械加工システム H08

木製

製品概要
Format4のprofit H08は、狭いスペース向けのプロフェッショナルなネスティング（Nesting）用途に対応するCNC加工センターです。木材、プラスチック、アルミ複合パネル、石膏ボードなど多様な材料の加工において、高精度と生産性の向上を目的に設計されています。

主な特長

• 迅速かつ簡単：狭いスペースでの標準的なパネル加工に対応
• 木材、プラスチック、アルミ複合パネル、石膏ボードに対する妥協のない効率性
• ポータル（ガントリー）構造：高速、精密、低メンテナンス
• 最適化されたグリッド形状のマトリクステーブルにより、優れたネスティング結果を実現
• 光線センサー制御と非常停止による高い作業安全性
• 機械とソフトを一貫提供：Format4の統合ソフトウェアソリューション
• Format4 Woodflash Control：簡易なプログラム作成、多彩な自動化オプション、常時プログラム管理
• バーコード接続によるネットワーク化された工場への対応

ハイライト

• インバータ制御の主軸オプション、自動HSK F63ツールクランプ、工具ホルダのエア式クリーニング
• ドリルヘッドと主軸間の効率的な集塵のための制御された排気接続
• ガントリー駆動：両側駆動ガントリー、X・Y軸にラック＆ピニオン駆動で高い早送り速度を実現
• 最大の保持力と均一な吸引分布を実現する真空システムと真空グリッドテーブル
• 専用の自動化：電動式押し出しピンオプションを備えた自動積み下ろしユニット
• 多彩な仕様パッケージと高技術ソリューションの提供

ソフトウェアと制御

• Format4 Woodflash Control：ユーザーフレンドリーなプログラミング、迅速なプログラム作成、多様な自動化オプション
• Compact-control仕様：外部ソフトウェアからISOコードやWoodflashプログラムを実行可能
• バーコード接続でネットワーク化された工場への統合が可能

真空とネスティング
最適化されたグリッド形状のマトリクステーブルは、ワークの全面支持と正確な位置決めを提供します。基準フェンスはテーブルへ直接取り付け可能で、オプションで衝突防止センサーによる監視が可能です。

安全性と作業者の利便性

• 光線センサーが危険領域への立ち入りを監視
• 非常停止により稼働中のプログラムを中断可能
• FORMAT4電気キャビネット内にCNC制御を搭載、LED状態表示、ポテンショメータ、USBポート装備

対象ユーザー
FORMAT4 profit H08は、パネルや多様な材料を産業レベルの性能で加工できる、コンパクトなネスティングCNCを必要とするプロフェッショナルユーザー向けに設計されています。自動化オプションや統合ソフトウェアソリューションも利用可能です。

仕様 / 技術仕様

• 型式名：profit H08
• 作業範囲（オプション）：H08 13.25：X = 2500 mm；Y = 1250 mm；Z = 85 mm
• 作業範囲（オプション）：H08 16.31：X = 3090 mm；Y = 1530 mm；Z = 85 mm
• 真空グリッドテーブル：標準60 x 60 mm、各フィールドに4つの真空接続；オプションで30 x 30 mmにアップグレード可能
• 真空システム保持能力：最大750 m³/h
• 作業領域は真空フィールドに分割：H08 13.25 = 6フィールド；H08 16.31 = 8フィールド（前面ハンドレバーで手動制御）
• 主軸 / フライスマシン：インバータ制御；シリーズによりモーターパワー10、12または15 kWを選択可能；最大24,000 rpm
• 工具クランプ：自動HSK F63；工具ホルダの空気式クリーニング；センサによるクランプ検査
• C軸：集計用の圧縮空気インターフェース付きで、360°補間軸として利用可能
• ドリルヘッドのバリエーション：DH 8（垂直スピンドル8本）；DH 12（垂直スピンドル12本）；DH 16（垂直12本＋水平4本およびソーブレード2枚）
• ドリルモータ：インバータ駆動、垂直ドリル最大6,000 rpm（構成により異なる）
• 工具チェンジャー：側面搭載の8、11または15ポジション工具チェンジャー
• 自動工具測定：工具長は0.01 mm単位で工具データベースに保存
• ガントリー / 駆動：両側駆動のガントリーにより最大の精度と再現性；XおよびYでラック＆ピニオン駆動、短い処理/工具交換時間と高い走行速度を実現
• 集塵機能：制御された排気接続がドリルヘッドと主軸間での全吸引力を伝達；プッシャーオプションは集塵テーブル用の第三の吸引位置を可能にする
• プッシャー / 荷降ろし：高さ調整可能なプッシャーがセットアップ時間を短縮；完成品用の自動荷降ろしユニットが利用可能
• テーブル材質：フェノール樹脂製の真空テーブル（耐腐食性、温度変化に安定）
• 加工材料：木材、プラスチック、アルミ複合パネル、石膏ボード；特殊装備でAlucobond等の類似材も対応
• 自動化と統合：多くの自動化オプション、ネットワーク対応、F4Solutionsソフトウェア互換性
