5軸マシニングセンタ H350R

汎用プラスチック用ドリル

概要

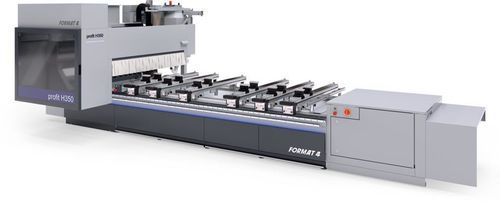

Format4 (Felder Group) の profit H350R は、汎用作業場向けかつ高生産性を目的とした5軸CNC加工センターです。高性能な主軸、柔軟な穴あけ・ツーリングオプション、統合型溝切りソー、先進の位置決め・ハンドリングシステムを組み合わせ、セットアップ時間と材料ロスを最小化しつつ高精度な仕上がりを実現します。c‑tech ラインはプラスチックや複合材料加工向けの専用オプションを提供します。

主な製品説明
完全に再設計された構造は高い動力性能と先端技術を提供します。ソフトウェア、工具、オートメーションを含む一貫したパッケージとして納入され、強力な主軸、最大18の独立ドリルスピンドル、統合溝切りアグリゲートにより幅広い加工と短い生産サイクルを可能にします。

ハイライト

• カスタムファイナンスソリューション
• 連続産業運転での安定した高性能
• 顧客別に最適化された生産ソリューション
• 高品質コンポーネントによる堅牢な設計
• ハイテクオプションを備えた複数の仕様パッケージ
• エンジニアリング精度の追求
• 上質なユーザー快適性
• 受賞歴のあるデザイン
• オーストリアの品質と精度
• 妥協のない生産性
• 購入前・購入中・購入後の包括的なサービス体制
• オートメーションソリューション
• ネットワーク化された作業場
• 単一サプライヤーによるソフトウェアと機械

統合ソフトウェアと操作
F4®Integrate はツールライブラリ（F4Toolbox）、統合CADを備えたCAM（F4Create）、機械操作（F4Operate）を含む統合CNCソフトウェアスイートです。一貫した直感的なインターフェース上で動作し、24" の高性能タッチスクリーンにより操作性と生産性を最大化します。

位置決め・ハンドリングシステム
autoPos（コンソールおよび真空ポッドの自動位置決め）と lightPos（LEDによる視覚的ポッド位置決め）を含む高度なコンソール・真空ポッド位置決めシステムを搭載。autoPos は各コンソールのX軸モータ駆動位置決めおよび吸盤やフレームクランプのY方向位置決めを提供し、1コンソール当たり最大6個の真空ポッド（または2個のフレームクランプ）を自動位置決めします。lightPos はLEDを用いて吸盤のサイズ・位置・向きおよびコンソール位置をミリ単位で表示します。

その他の特徴

• A/C軸の機械式軸ロックにより主軸寿命延長と仕上げ品質向上
• アウトリガーに搭載された18ポジションの回転式工具交換機（X軸とともに移動）で工具交換時間を最小化
• ドリルヘッド構成の多様性：垂直スピンドルのみ、または垂直・水平加工用のスピンドル＋溝切りソー（インバータ駆動 最大7,500 rpm）
• 主軸オプション：標準12 kW、オプション15 kW；液体冷却・高品質セラミックベアリング；インバータ制御で最大24,000 rpm
• X、Y、Zガイドキャリッジおよび軸受スピンドル用の自動中央潤滑システム
• 多様な真空ポッド形状による確実なワークサポートと柔軟な位置決め
• ワークストップの選択肢：リア、中央、オプションのフロント行；化粧板用の特殊ストップ
• 切り屑と端材のための分離スライドと回収容器付きチップコンベヤ

適合性
管理可能な投資で5軸機能を必要とする作業場向けに設計。特にキャビネット製造、一般的なワークショップ作業、c‑tech オプション装着時のパネル、プラスチック、複合材の加工に適しています。

技術仕様

• モデル：profit H350R
• 軸数：5軸 CNC 加工センター
• 主軸出力：標準 12 kW、オプション 15 kW
• 主軸回転数：最大 24,000 rpm（インバータ制御）
• 主軸冷却：液体冷却；高品質セラミックベアリング
• 穴あけ：最大 18 個の独立ドリルスピンドル（構成可能なドリルヘッド）
• ツールチェンジャー：アウトリガー搭載の回転式チェンジャー 18 ポジション
• 追加工具容量：構成により最大 36 ポジション
• 溝切りモーター：インバータ制御で最大 7,500 rpm
• 位置決めシステム：autoPos（コンソールXのモータ位置決め、クランプ用Y昇降バー）、lightPos（LED視覚ポッド位置決め）
• 真空ポッド：コンソール当たり最大6個の自動位置決め（または2個のフレームクランプ）
• ガイド：硬化/研磨リニアガイドと循環ボールキャリッジ、Xはキャムベッド式ラック&ピニオン；Y/Zは循環ボールねじで位置決め
• 軸ロック：AおよびC軸の機械式ロック
• 自動中央潤滑：X、Y、Zガイドキャリッジおよび軸受スピンドル用
• 切り屑処理：分離スライドと回収容器付き統合コンベヤ
• 制御/ソフトウェア：F4®Integrate（F4Toolbox, F4Create, F4Operate）24" タッチスクリーン
• 用途：無垢材、パネル材、プラスチック・複合材（c‑tech 使用時）、アルミニウム（構成による）
