縦型マシニングセンタ Creator 1250

木材用HSK F63製粉

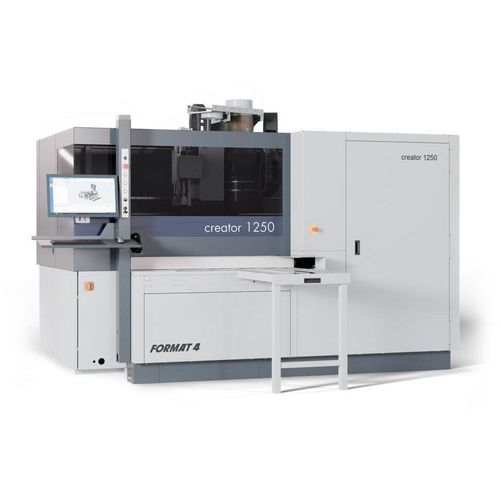

Format4 Creator 1250 – パネル加工向けコンパクトCNC加工センター
Format4 Creator 1250は、コンパクトな設置面積に最大12 kWの高出力主軸、構成可能なドリルヘッド、17ポジションのリニアツールチェンジャーを備え、短時間での工具交換を実現します。加工可能なワークは最大長さ6 m、幅1250 mm、厚さ80 mm。水平ワーク搬送と高さ調整可能な支持台により、エルゴノミクスに配慮した一人作業での取り扱いが可能です。ローラー延長やX軸延長オプションで長尺材にも対応します。

Highlights

• カスタムファイナンスソリューション
• 連続産業稼働に対応する性能
• 顧客特化型生産ソリューション
• 高品質コンポーネントを用いた堅牢な設計
• ハイテクオプションを含む多様な仕様パッケージ
• エンジニアリング精度の確保
• 高い操作性
• 受賞歴のあるデザイン
• オーストリア製の品質と精度
• 生産性とアフターサービスへの注力
• 自動化およびネットワーク化対応
• ソフトウェアと機械の一体提供

X軸延長（オプション）
X軸を最大3600 mm（標準1470 mm）まで延長可能にするオプションにより、中長尺ワークの段取り回数を削減し、シフト当たりの生産量を向上させます。

ベルトフィーダー用二連クランプ（オプション） — 要点
独立したサーボ駆動の二つのクランプにより、クランプ接触時を除き動的かつ連続したワーク供給が可能です。

• クランプ内蔵の精密ボールベアリングが基準点となり、エッジを傷めない搬送を実現
• クランプ側での自動切りくず排出を伴う四面加工
• クランプ側のフォーマットに手動調整は不要
• 開放時の空圧ストローク解放により位置決めや再把持時のスリップを防止
• 位置決め速度最大90 m/minで高速段取りを実現
• 圧力計付き制御弁で空圧クランプ力を調整可能

ダボユニット（X方向） — 詳細
X方向のダボユニットは挿入ユニット（ドリルヘッド上）と振動装置および機内の水/接着剤タンクの2ユニットで構成されます。X方向へのダボ挿入が可能。対応ダボ幅8 mm。許容ダボ長さ20、25、30、35、40 mm（公差 ±0.2 mm）。水で膨張するダボも使用可能。保管状態や湿度により結果が影響されます。

主軸とドリルヘッド
標準機は高性能12 kW主軸を搭載しています。標準ドリルヘッドはDH17（オプションでDH25）で、幅広い加工に対応します。該当するスピンドルはすべてモーター駆動です。

四面フォーマット加工
ルーターユニットにより、外形が直角のパネルに対して四面フォーマットおよび切り欠き加工が可能です。適切なクランプシステム使用時にはクランプ側の切りくず排出が自動で行われます。

水平ワーク搬送 — 上面加工
水平加工コンセプトにより、重いワークを一人で扱える設計です。両側に高さ調整可能な支持テーブルがあり、材料取り扱いを支援します。

F4Integrate CNCソフトウェア
F4Integrateはツールライブラリ（F4Toolbox）、CAM統合CAD（F4Create）、および機械操作（F4Operate）を一つの統一インターフェースで提供します。Gコードベースにより外部プログラムの統合やプログラム転送が容易です。

ツールチェンジャーとツーリング
17ポジションのリニアツールチェンジャーは多様な工具と最大4つのアグリゲートを収容し、短い工具交換時間を確保します。

主軸 — 技術メモ
利用可能な出力：9 kWおよび12 kW。最高回転数最大24,000 rpm。モーターはインバータ制御でZ軸に直接取り付け。二重リニアガイドと研削ボールねじにより精密なZ軸案内を実現。自動HSK F63工具クランプとクランプ検出センサ、工具ホルダの空気洗浄を装備。オプションでC軸（360°補間）と圧縮空気接口を利用可能。

個別ドリルヘッド構成（オプション）
製造ニーズに合わせてドリルヘッドを選択：

• DH17：垂直スピンドル11本、水平スピンドル6本、X方向に溝切り刃1本
• DH25：垂直スピンドル17本、水平スピンドル8本、X方向に溝切り刃1本
• DH18（Lamello Clamex Pインサート）：垂直スピンドル14本、X/Yの水平ドリル群、X方向の溝切り刃、Lamello Clamex用ルーターフライス2本

追加オプションおよびシステム機能
長尺ワーク向けローラー/軸延長、インテリジェントクランピングシステム、クリーン集塵技術、自動化対応、統合ソフトウェアソリューションなど。

技術仕様

• 型式：Creator 1250
• 最大ワーク長：最大6 m
• 最大ワーク幅：1250 mm
• 最大ワーク厚：80 mm
• 主軸出力：最大12 kW（バリエーションあり）
• 主軸回転数：最大24,000 rpm（仕様により異なる）
• 主軸インターフェース：HSK F63（自動クランプ）
• 工具交換：17ポジションリニアチェンジャー（最大4アグリゲート対応）
• オプションX軸延長：最大3600 mm
• 二連クランプ給送装置：独立サーボ駆動クランプ；位置決め速度最大90 m/min；空圧クランプ力調整可能
• ダボユニット：ダボ幅8 mm；長さ20/25/30/35/40 mm；公差 ±0.2 mm；膨張ダボ対応
• ドリルヘッドオプション：DH17 (11V/6H)、DH25 (17V/8H)、DH18 Lamello (14V + 水平群 + Lamelloフライス)
• プリストローク／最大ドリル長：70 mm
• 溝切り刃（X）：最大径120 mm；最大刃厚10 mm；最大7,500 rpm
• 制御ソフト：F4Integrate（工具ライブラリ、CAM/CAD、F4Operate）
• 加工コンセプト：水平ワーク搬送（上面加工）
• 構造：クリーン集塵技術を備えた堅牢な機械構造、オートメーション対応
