3-4軸マシニングセンタ H80I

縦型木材用固定式テーブル

Overview

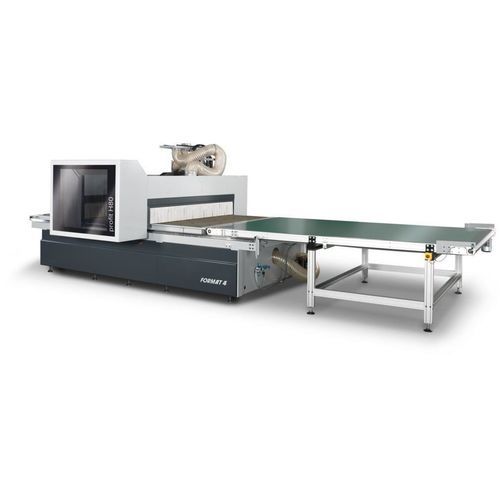

FORMAT4のCNC加工センター profit H80I は、家具・木工向けのパネル加工に対応し、切断、穴あけ、フライス加工を一工程で実行します。ネスティング生産に対応し、荷受け/排出や自動化モジュールと統合して、単体運用から完全自動化セルまで拡張可能です。

Key advantages

• パネルの一体加工：切断、穴あけ、フライスを一巡で実行
• 単体機から完全自動セルまで構成可能な自動化
• HSK F63インターフェースの高速フライス主軸
• ネスティング効率を高める真空マトリックステーブル
• キャビネット製作向けや汎用利用向けの柔軟なドリルヘッド
• CAD/CAM・ネスティング対応の統合ソフト F4®Solutions / F4®Integrate
• モジュラー吸塵と状態表示による作業性向上

Highlights & features

• Smart Zoning：複数パネルフォーマットの高速処理とクイック切替（例：3090 x 2100 mm、3090 x 1530 mm、2500 x 1250 mm）
• 小型・複雑形状部品向けのバキュームポッド対応
• 30 x 30 mm 高流量マトリックスグリッドへのアップグレードが可能
• ドリルヘッドと主軸間で吸引を配分する位置制御型吸引接続
• 小型の抽気ベルで吸引効率と必要な排気容量を最適化
• 状態を示す照明インジケータで稼働確認が容易

Spindle
フライス主軸はシリーズにより10、12、15 kWのモータ出力から選択可能で、最高24,000 rpmに対応。インバータ制御モータをZ軸のドリルヘッド支持部に搭載。二連リニアガイドと研削ボールねじで精密な垂直案内を実現。工具インターフェースはHSK F63で自動クランプ、センサ検知、空気清掃を備えます。

The C-axis
オプションのC軸は360°補間可能な第4軸で、アグリゲート用の圧縮空気インターフェースを装備しています。

Individual drill head configuration
縦軸スピンドルのみの構成や、溝切りソーを組み合わせた縦横加工対応の構成など、用途に応じたドリルヘッドが選択可能。ドリルヘッドはインバータ制御で最大7,500 rpm。

Automatic measuring system of the tool length
工具長自動測定により、各工具長を0.01 mm精度でデータベースに登録し、工具管理と段取り時間を短縮します。

Perfect nesting with the matrix table
フェノール樹脂製の真空マトリックステーブルはパネル全面支持と正確な位置決めを提供します。小型・複雑形状向けに30 x 30 mm高流量マトリックスへのアップグレードが可能です。

Smart Zoning
Smart Zoningにより複数のパネルフォーマットを迅速に処理し、切替時間を短縮して生産性と柔軟性を向上させます。

Vacuum pods
バキュームブロックポッド対応で、幅広い部品サイズ・形状への適用性を高めます。

Fence options
左右どちらにも装着可能なフェンスを用意し、オペレータの作業性を向上。自動機ではコンベアへの連続排出用フェンスも利用可能です。

Position-controlled extraction connection
使用中の工具に応じてドリルヘッドと主軸間で吸引容量を自動配分し、集塵効率を最適化します。

Extraction bell
コンパクトな抽気ベルが吸引性能を最適化し、必要な抽気量を低減します。

Height adjustable tool changer (including cover)
機械ベースの高さ調整可能なリニアツールチェンジャーは工具ソケットをチップやホコリから保護し、最短の工具交換を実現。最大12工具・3ユニットを収納可能（カバー付き）。

Status indicator
多色照明システムが機械の状態を視覚的に表示し、オペレータの作業効率を支援します。

F4®Solutions & F4®Integrate
統合ソフトウェアは設計からフォトリアルな販売ビジュアル、経済的なネスティング最適化、機械への詳細なデータ転送までプロセスチェーンをカバーし、ツールライブラリ、CAMプログラミング、機械操作を一貫して提供します。

Technical specifications

• Model: profit H80I
• Brand: FORMAT4
• Spindle motor power options: 10 kW, 12 kW, 15 kW (series dependent)
• Spindle speed: up to 24,000 rpm (milling spindle)
• Tool interface: HSK F63 with automatic clamping and pneumatic cleaning
• C-axis: optional interpolating 4th axis (360°) with compressed air interface
• Drilling head: configurable; inverter-controlled up to 7,500 rpm
• Tool measurement accuracy: 0.01 mm
• Vacuum table: phenolic resin; optional 30 x 30 mm high-flow matrix
• Tool changer: height-adjustable, up to 12 tools and 3 units, with cover
• Automation: scalable loading/unloading and cell integration to full automation
• Panel formats (Smart Zoning examples): 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm
• Extraction: extraction bell and position-controlled extraction connection
• Software: F4®Solutions / F4®Integrate for CAD/CAM, nesting and machine control
