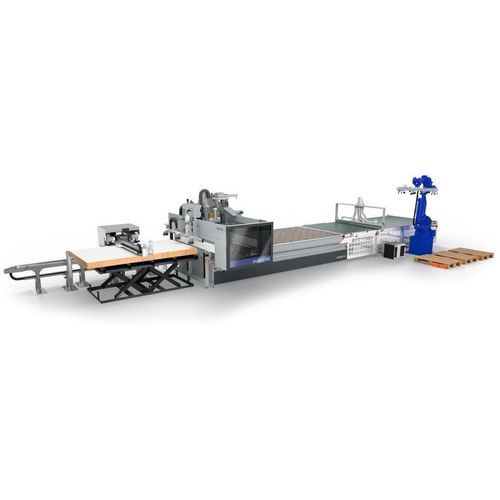

5軸マシニングセンタ H150

縦型製粉ドリル

概要
FORMAT4 profit H150は、現代の家具製造や木工工場向けに設計された5軸ネスティングCNC加工センターです。ネスティング技術を用い、パネルの切断、穴あけ、フライス加工を一工程で行い、材料利用率の最大化とサイクルタイムの短縮を実現します。4つのサイズで提供され、各種の搬送・荷降ろしソリューションにより半自動または全自動生産ラインへ組み込み可能です。

主な利点

• パネルの切断・穴あけ・フライスを一工程で完了
• ネスティング最適化による材料と時間の節約
• 搬送/荷降ろしソリューションで全自動化へ拡張可能
• 複数パネルフォーマット対応のSMART ZONING真空管理を統合
• 高さのあるワーク加工に対応する大きなZクリアランス（200 mm）
• 誤差低減と処理時間短縮のためのロードテーブル上自動事前ラベリング

特徴と詳細

• プロ用木工向けに開発された高性能5軸Format4モールダースピンドル
• スピンドル出力：標準12 kW、オプション15 kW；インバータ制御で最大24,000 rpm
• 液冷とセラミックベアリングによる高精度かつ安定動作
• 標準ツールチェンジャー；オプションの可動式回転ツールチェンジャーや大型ソーブレード用ピックアップスペースにより最大36工具所持可能
• ドリルヘッドは構成可能：垂直スピンドル、または溝切りソー付スピンドルで垂直/水平加工対応；インバータ最大7,500 rpm
• Smart Zoningにより複数パネルサイズの迅速な切替と効率的な多フォーマット処理を実現
• 真空ポッド対応のフェノール樹脂テーブルによりクランプバリエーションを拡大
• ドリルヘッドと主軸間での吸引能力配分を自動制御
• コンベア上部の上面吸引およびテーブル下部の吸引でパネル面の清浄化と切粉除去を実現
• 同期位置合わせと自動ロードを行うパネル昇降テーブル
• 工程信頼性を高めるロードテーブル上自動ラベリングシステム
• 稼働状態を表示するカラー表示のステータスインジケータ
• 工具交換や保守が容易なメンテナンス性に優れたカバー
• HSKアダプタをチリや切粉から保護する線形ツールチェンジャーカバー（オプション）
• ネスティング最適化、CAM/CAD、操作画面を含むF4®Integrate（F4Operate、F4Create、F4Toolbox）と生産ワークフローのF4®Solutions

ハイライト（概要）

• カスタム可能なファイナンスソリューション
• 産業用連続稼働での高い安定性能
• 顧客専用に最適化された生産ソリューション
• プレミアムコンポーネントを採用した堅牢な設計
• 豊富な仕様パッケージとハイテクオプション
• 精密なエンジニアリング
• 優れた操作性とサービス性
• オーストリア由来の品質と精度
• 単一ベンダーによるソフトウェアと機械の統合自動化

仕様 / 技術仕様

• 機械タイプ：5軸ネスティングCNC加工センター
• モデル名：profit H150
• 提供サイズ：4サイズ（製品ページ参照）
• 主軸：Format4 5軸スピンドル；標準12 kW、オプション15 kW
• 主軸回転数：最大24,000 rpm（インバータ制御）
• 主軸冷却・軸受：液冷；セラミックベアリング
• Zクリアランス（有効高さ）：200 mm
• 工具数：最大36（標準チェンジャー + オプション回転チェンジャー + ピックアップスペース）
• ドリルヘッド：構成可能；インバータモータ最大7,500 rpm
• 真空管理：SMART ZONING
• 対応パネルフォーマット（例）：3090 × 2100 mm；3090 × 1530 mm；2500 × 1250 mm
• 作業台：真空ポッド対応フェノール樹脂テーブル
• 吸引：上面およびテーブル下吸引；位置制御された吸引接続
• 自動化：各種の搬送/荷降ろしおよびフルオート化ソリューションに対応；パネル昇降テーブル
• ラベリング：ロードテーブル上自動事前ラベリング
• ソフトウェア：F4®Integrate（F4Operate、F4Create、F4Toolbox）；F4®Solutions
• 保守：速やかなアクセスを可能にするメンテナンス用カバー
