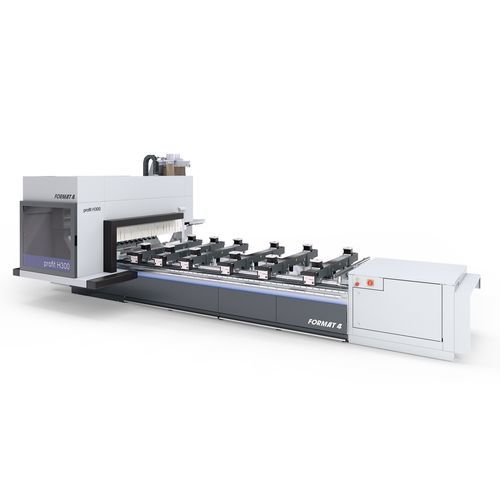

縦型マシニングセンタ H300R

木材用ガントリー型12ツールステーション

概要
profit H300Rは、拡張Y軸容量を備えたガントリ方式のCNC加工センタで、パネルおよび無垢材の加工向けに設計されています。家具、ドア、窓などのカスタム製品の需要増加に対応し、柔軟な構成オプション、大きな作業領域、Format4によるソフト/ハードの統合ソリューションを提供して、単一サプライヤーで生産性の高いワークフローを支援します。

主な特長

• カスタムに対応したファイナンスソリューション
• 連続稼働に対応する安定した高性能
• 顧客別に最適化された生産ソリューション
• プレミアムコンポーネントを用いた堅牢なガントリ設計
• 高度技術を備えた複数の仕様パッケージ
• エンジニアリングによる高精度
• 操作性に配慮したユーザー体験
• 受賞歴のあるインダストリアルデザイン
• オーストリア製の品質と精度（Format4）
• 高い生産性と工程の信頼性
• 購入前・購入中・購入後の包括的なサービスパッケージ
• 自動化およびネットワーク化された工場オプション
• 単一サプライヤーによるソフトと機械の一体提供（F4Solutions）

主な機能

• F4®Integrate CNCソフトウェア：統合ツールライブラリ（F4Toolbox）、プログラミング（F4Create）、機械操作（F4Operate）を直感的なシングルスクリーンで提供；外部プログラムとの接続が容易なG-Code互換。
• lightPos：6000を超えるLEDを備えた真空ポッド位置決めシステムで、真空ポッド／コンソールの視覚的で迅速かつ精密な配置を支援；吸盤のサイズ、位置、向き、ワーク寸法を表示。
• autoPos：X軸のコンソール位置決め用モータとY軸のポッド/クランプ自動位置決め用に独立制御されるモータを備えたコンソール／ポッド自動位置決め；清掃／ブロー装置を内蔵；コンソール当たり最大6ポッドまたはフレームクランプ2個をサポート；振り子運転中の再位置決めをサポート（仕様により異なる）。
• パネル有効化／コンソール無効化：圧縮空気制御のフレームクランプシステムに対応；個別のコンソール無効化により真空を解放せずに廃材を取り除け、後続工程での正確な位置保持が可能。
• 位置表示：ワーク、支持、および真空パッドをCNC画面上に同時表示して干渉を回避；レーザーで正確なポッド位置を表示；lightPosはオプションで拡張可能。
• ワーク保持の確実性：多様な真空ポッド形状と吸盤・締め具の柔軟な使用により安定したワークサポートを実現。
• フレーム加工：フレーム部材向けの真空パッドおよびフレームクランプ機構に対応；フレームクランプは圧縮空気で高いクランプ力を発揮；コンソール底部に圧縮空気の接続を装備。
• 2種類の作業領域サイズ：profit H300 16.33（X = 3300 mm、Y = 1580 mm、Z = 250 mm 通過高さ）および profit H300 16.53（X = 5300 mm、Y = 1580 mm、Z = 250 mm 通過高さ）。
• 停止列：後方および中央のストップ列は標準装備；H300シリーズは前方ストップ列をオプションで選択可能；堅牢なシリンダーストップにより小物から大型ワークまで柔軟に参照可能。
• メンテナンス開口：工具交換や保守作業時に素早くアクセスできる開閉式フード。
• 直感的な24インチタッチスクリーン操作：視覚的に整理された自己説明的なインターフェースにより迅速かつ正確な操作が可能。
• 状態表示灯：多色表示システムによりマシンの状態を一目で確認可能。
• ワーク供給レール／積載支持：大型・重量物の積み下ろしを支援し、1人での取り扱いを可能にする。
• テンプレートフライス：真空ポッドに適さない複雑な部品を固定するための専用テンプレート接続。

仕様

• モデル群：profit H300R (Format4)
• 作業領域オプション：profit H300 16.33 - X = 3300 mm、Y = 1580 mm、Z = 250 mm（コンソールからの通過高さ）；profit H300 16.53 - X = 5300 mm、Y = 1580 mm、Z = 250 mm（コンソールからの通過高さ）
• 工具位置数：最大36工具位置（現地条件に依存）
• 工具交換器：12ポジション直線工具交換器（現地条件に依存）
• 機械構造：ガントリ（橋型）構造、溶接形状管フレームシャーシ
• 真空/クランプ：柔軟な真空ポッド形状と個数；フレームクランプ装置に対応（圧縮空気）
• 自動化オプション：autoPos（コンソール／ポッド自動位置決め）、lightPos（LED位置決め）、高度なポッド位置決めソフト機能
• 制御／ソフトウェア：F4®Integrate (F4Toolbox, F4Create, F4Operate) 統合CNCソフトウェア、G-Code互換
• ユーザーインターフェース：24"タッチスクリーン操作
• メンテナンス：工具交換・保守のための容易に開くフード
