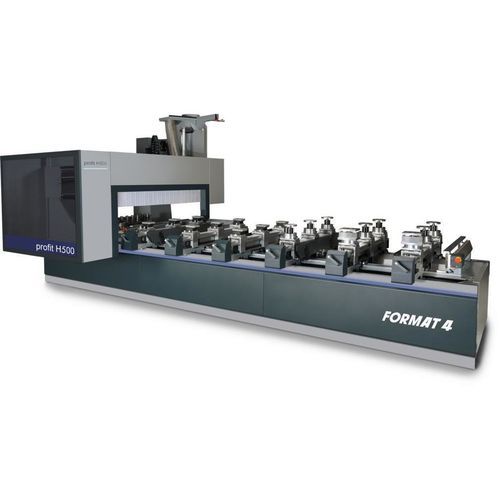

5軸マシニングセンタ H500R

汎用木材用24ツールステーション

1台で5軸、多用途な加工能力
Format4 profit H500Rは、多用途な工房や多様な材料の個別加工向けに設計された5軸CNC加工センターです。先進の5軸CNC技術により、追加アグリゲートや治具の必要性を低減し、工具構成のカスタマイズと自動化生産を低コストで実現します。高性能な主軸はあらゆる角度で安定した加工結果を提供します。18スピンドルのボーリングユニットと統合溝切りユニットを組み合わせることで、広範な加工用途と短い生産サイクルを実現します。

主な標準機能

• ホース不要のFormat4二重回路真空システム、真空ポッド高さ最大100 mm
• 最短の生産サイクルを可能にする2基のCNC制御Z軸
• s-motion：完全自動コンソールと真空ポッド位置決め

ハイライト

• 用途に応じたファイナンスソリューション
• 産業用途での連続運転時にも安定した高性能
• 顧客仕様に最適化された生産ソリューション
• 高品質コンポーネントによる堅牢な設計
• ハイテクオプションを備えた複数の仕様パッケージ
• 完全なエンジニアリング精度
• 操作性に配慮した快適なユーザー体験
• 受賞歴のあるデザイン
• オーストリア製の品質と精度
• 妥協のない生産性
• 購入前・購入中・購入後の包括的なサービスパッケージ
• 自動化ソリューションとネットワーク化された工場対応
• ソフトウェアと機械を一括で提供

主な詳細と機能

• 機械式軸ロックシステム – C軸およびA軸の機械式ロックにより主軸寿命を延ばし、仕上がりの表面品質を向上させます。
• 「s-motion」コンソール – 完全自動コンソールにより、扉・窓部材の極めて高速かつ高品質な加工が可能です。
• lightPos – LEDによる真空ポッド位置表示 – 視覚的な位置決めシステム：6,000灯以上のLEDが吸着カップのサイズ、位置、向きを表示。コンソール位置はミリ単位で表示；X軸のRGB LEDは加工状態を表示し、X/Y軸のLEDはワーク位置と寸法を視覚化します。高価な段取り時間なしで交互運転を容易にします。
• F4®Integrateソフトウェア – ツールライブラリ（F4Toolbox）、統合CADを備えたCAM領域（F4Create）、機械操作（F4Operate）を含む統合CNCソフトウェア。外部プログラムの統合が容易なGコードベース。
• 直感的なタッチスクリーン操作 – 高度で明確に構成されたタッチスクリーンインターフェース（24インチモニター）により高い使いやすさと迅速なプログラム/パラメータ実行を実現。
• 長さ測定システム – 自動工具長測定装置が工具長を機内で0.01 mmの精度で測定し、オペレータの測定誤差を排除します。
• 主軸（5軸） – 12 kW（標準）、オプションで15 kWの高出力5軸主軸。液冷式および高品質セラミックベアリングを採用し、耐久性のある精度を確保。インバータ制御で最大24,000 rpm。
• FORMAT4ボーリングユニット – 18スピンドルのボーリングヘッド：12本の垂直スピンドル（ピッチ32 mm）と6本の水平スピンドル（ピッチ32 mm；X方向4本、Y方向2本）、各スピンドルは個別使用可能；X軸に統合された溝切りカッター；インバータ駆動モーター最大7,500 rpm。ボーリングヘッドは垂直・水平のボーリングで作業領域全体をカバーします。
• 2基のZ軸を持つアグリゲートキャリア – ボーリングユニットと主軸の迅速な切替を可能にします；高いワークを加工する際の長工具対応のZ移動量500 mm。
• 回転式工具交換機（アウトリガー搭載） – アウトリガー後方に搭載された24ポジションのディスク/工具カセット；アウトリガーとともにX軸方向に移動し工具交換時間を最小化して生産性を向上します。
• 12ポジション直線工具交換機 – 最短の交換時間とルーティング工具の格納スペースを確保；HSKツールアダプタ用の保護カバー付き。
• リニアガイド＆軸駆動 – X軸：硬化・研磨されたリニアガイド上の循環式ボールベアリング；X位置決めはカンバードラック＆ピニオン方式（傾斜歯付きラック駆動）。Y/Z軸：循環式ボールねじと硬化・研磨リニアガイド。シール付ベアリングと硬化・研削されたガイドで耐久性と繰返し精度を確保します。
• 最大移動速度と精度 – 高品質のラック＆ピニオンX軸、減速ギアおよびシールベアリングにより最大速度時でも高い精度と優れた繰返し精度を実現します。
• 自動集中潤滑 – 全可動軸（X、Y、Z）の時間制御潤滑により低メンテナンスで高信頼性；潤滑サイクルは軸制御で設定。
• 切粉搬送装置 – 作業エリアに配置され、端材や切粉を排出；取り出しは手動操作；設計により工場内を清潔に保ち清掃時間を最小化します。
• 確実なワークサポート – 様々な形状の真空ポッドにより異なるワーク形状の安全な固定が可能；コンソール全体で吸盤やクランプ装置を柔軟に使用できます。
• 位置表示 – 標準構成でワーク、支持具、真空ポッドをCNCパネル上に同時表示して衝突を回避；真空ポッドの正確な位置はレーザーで指示。lightPosはオプションとして利用可能。

技術仕様

• 型式：profit H500R
• ブランド：Format4
• 主軸出力：12 kW（標準）／オプション 15 kW
• 主軸回転数：最大24,000 rpm（インバータ制御）
• ボーリングユニット：18スピンドル（垂直12本＋水平6本）、スピンドル間隔32 mm
• ボーリングユニット駆動回転数（インバータ）：最大7,500 rpm
• アグリゲートキャリアZ移動量：500 mm
• 真空ポッド高さ（両回路システム）：最大100 mm
• lightPos LED：6,000灯以上のLEDによる位置フィードバック
• 回転式工具交換機：24ポジション（アウトリガー搭載）
• 直線工具交換機：12ポジション
• 軸ガイド：硬化研磨済みリニアガイドと循環式ボールベアリング；X軸はカンバードラック＆ピニオンおよびラック駆動
• 自動集中潤滑：時間制御、空気操作でX/Y/Zガイドに潤滑供給
• 工具交換システム：ディスク型＋直線型で短い交換時間を実現
