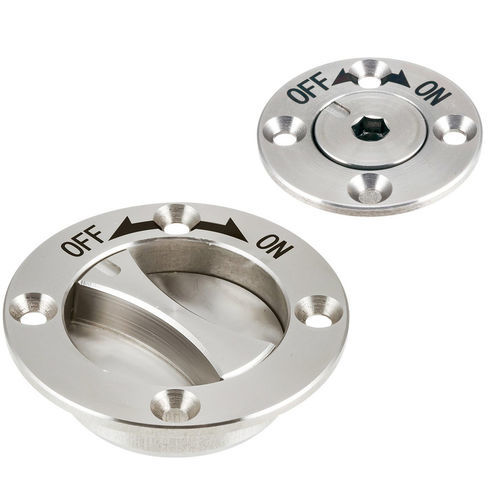

ステンレススチール製4分の1回転ファスナ― QCFC

スプリング

説明
頻繁な着脱が発生するクイックチェンジ用途で確実なロッキングを提供します。作業者による締め不足や締め過ぎを防ぐ、一定の締結力を実現します。埋め込み式のつまみとフラットな本体形状により干渉を最小限に抑えます。QCFC-Bレセプタクル（別売）と組み合わせて使用するよう設計されています。本体（ファスナー）は治具に取り付け、レセプタクルはベースに取り付けます。挿入時にファスナーのピンがレセプタクルの溝と整列します。内部のスプリングにより板厚6 mm以上の幅を吸収します。ピン位置を示すためにファスナーには"ON"および"OFF"表示があります。取り付け用の埋め込み座ぐり付き皿ネジ4本（M2.5X0.45-5L）が付属します。本体、つまみ、スプリング、ネジはステンレス製です。

メディア

• 選定ガイド - One-Touch Fasteners (PDF)
• 製品ビデオ (mp4)
• 仕様 (QCFC-B) (PDF)
• 仕様 (QCFC) (PDF)

利用可能なバリエーション（表）
品番 | プレート厚さ範囲 (mm) | D (mm) | H (mm) | クランプ力 (Lbs) | ホールディング力 (Lbs) | 使用レセプタクル
QCFCH0628-SUS | 6 or more | 28 | 10.7 | 13.5 | 13.5 | QCFCH0628-B-SUS
QCFC0639-SUS | 6 or more | 39 | 16.5 | 6.7 | 6.7 | QCFC0639-B-SUS

特長 / 技術仕様

• 型番: QCFC
• 干渉を抑えるための埋め込み式つまみとフラットプロファイル
• 材質: 本体、つまみ、スプリング、ネジはステンレス製
• 対応板厚範囲: 6 mm以上
• 取り付け: 埋め込み座ぐり付き皿ネジ4本付属 (M2.5X0.45-5L)
• ピン位置表示として"ON"および"OFF"マークあり
• QCFC-Bレセプタクルと併用するよう設計（レセプタクルは別売）
• 使用可能な外径: 28 mmおよび39 mm（バリエーションによる）
• バリエーションの寸法と力の例: D 28 mm / H 10.7 mm — クランプ/保持 13.5 lbs；D 39 mm / H 16.5 mm — クランプ/保持 6.7 lbs
