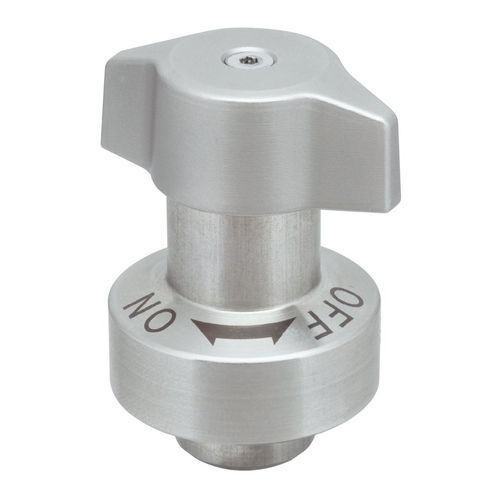

ステンレススチール製4分の1回転ファスナ― QCTHSA-S

パネル用カムスプリング

概要
これらの1/4回転リトラクタブルファスナーは、頻繁な取り外し・挿入を伴うクイックチェンジ治具に対して確実なロックを提供します。一定の締付力を維持し、作業者による締め不足や締め過ぎを防ぎます。下表に記載のカム受けと併用する設計で、ファスナーは治具側に、受けはベース側に取り付けます。本体内のスプリングが治具厚さの許容差を吸収します。ノブを1/4回転させると位置が整いロックされます。ファスナーにはピン位置を示す"ON"および"OFF"表示が付いています。取付用のソケットヘッドキャップスクリュー3本が付属（M3x0.5 - 6 mm または M2x0.4 - 5 mm）。本体：303ステンレス、シャンク：SKS3鋼（無電解ニッケルめっき）、ピン：420J2ステンレス、ノブ：304ステンレス。

製品タイプ

• QCTHSA — プラスチックノブ、スチールシャンク
• QCTHSA-S — ステンレスノブ、スチールシャンク

品番一覧（選定品）
品番: QCTHSA0834-20S
プレート厚 mm: 6〜20
ねじ mm: M3x0.50 - 深さ 6 mm
シャンク径 mm: 8
挿入径 mm: 18
リム径 mm: 34
ノブ径 mm: 40
P.C.D. mm: 28
シャンク長 mm: 20
ノブとリム（嵌合時）高さ mm: 32.3
ノブとリム高さ mm: 43.9

仕様

• モデル / シリーズ: QCTHSA
• 選定品番: QCTHSA0834-20S
• 機能: 1/4回転ファスナー、リトラクタブル
• 用途: 頻繁な挿入/取り外しを伴うクイックチェンジ治具
• プレート厚許容範囲: 6〜20 mm
• ねじ: M3 x 0.50、深さ 6 mm
• シャンク径: 8 mm
• 挿入径: 18 mm
• リム径: 34 mm
• ノブ径: 40 mm
• P.C.D.: 28 mm
• シャンク長: 20 mm
• 嵌合時高さ（ノブとリム）: 32.3 mm
• ノブとリム全高: 43.9 mm
• 材料: 本体 — 303ステンレス；シャンク — SKS3鋼（無電解ニッケルめっき）；ピン — 420J2ステンレス；ノブ — 304ステンレス
• 取付部品付属: ソケットヘッドキャップスクリュー3本（M3x0.5 - 6 mm または M2x0.4 - 5 mm）
• 特長: スプリングによる厚さ補償；"ON"/"OFF"位置表示；安定した締付力；カム受けと組合わせて使用
