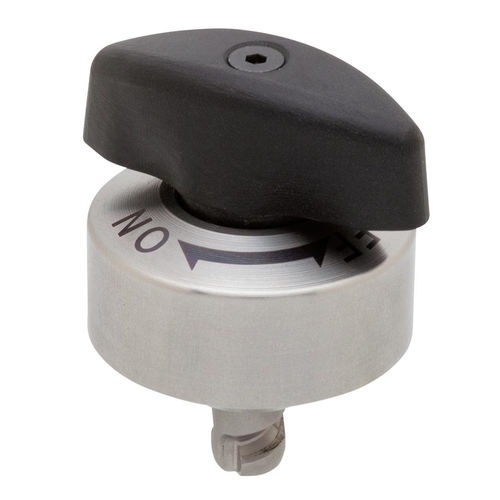

ステンレススチール製4分の1回転ファスナ― QCTHS

プラスチック製パネル用カム

製品概要
頻繁な着脱があるクイックチェンジ用途向けのクォータターン（1/4回転）ポジティブロックファスナー。締付け力を一定に保ち、オペレーターによる締め付け不足や過締めを防ぎます。ファスナーは治具側に、対応するカム受けはベース側に取り付けます。本体内のスプリングが治具厚さの変化に対応します。ノブを1/4回転させると位置が整いロックされ、ON/OFF表示でピンの位置を確認できます。位置決めピンと併用することで高精度な位置決めが可能です。

製品タイプ

• QCTHS — クォータターンファスナー、プラスチックノブ、スチールシャンク
• QCTHS-S — クォータターンファスナー、ステンレスノブ、スチールシャンク

部品オプション（表）
ヘッダー: ID | SKU | 部品番号 | ノブ材質 | 板厚範囲 (mm) | ネジ | D | D1 (h9) | D2 | D3 | Dp P.C.D. | L | H | H1 | V 度 | クランプ力 (lbs) | 使用するレセプタクル部品番号 | PN
行: 136888 | QCTHS0834-20 | QCTHS0834-20 | プラスチック | 6〜20 | M3x0.50 - 深さ 6 | 8 | 18 | 34 | 40 | 28 | 16.3 | 31.5 | 16 | 120 | 90 | QCTHS0834-B | (なし)

メディア

• 選定ガイド - One-Touch Fasteners (PDF)
• 製品動画 (MP4)
• 仕様書 (PDF)

仕様

• 本体: 303ステンレス、無電解ニッケルめっき仕上げ。
• ピン: 440Cステンレス。
• ノブ: 黒プラスチック（QCTHS）。QCTHS-Sはステンレスノブ。
• シャンク: SKS3鋼、無電解ニッケルめっき、熱処理済み。
• スプリング: 304ステンレス。
• 取付けネジ: M3 x 0.5、長さ6 mmの六角穴付きボタンヘッドねじ（ステンレス）3本付属。
• 動作: 1/4回転のポジティブロック。スプリングは治具厚の変動に対応。ON/OFF表示あり。位置決めピンとの併用で高精度な位置決めが可能。
• 例 QCTHS0834-20: 板厚範囲 6–20 mm; ネジ M3x0.50（深さ 6 mm）; D=8 mm; D1=18 mm; D2=34 mm; D3=40 mm; P.C.D.=28 mm; L=16.3 mm; H=31.5 mm; H1=16 mm; V=120°; クランプ力 約90 lbs; 使用レセプタクル QCTHS0834-B。
