電気亜鉛メッキ鋼製4分の1回転ファスナ― QCSJ

パネル用カム

製品概要
これらのカム受けは、クォータターン軸取付けファスナー（ワンタッチ）と併用するために設計されています。プレート取付けおよび軸取付けの構成で提供されます。材質は4140鋼、仕上げは無電解めっきで表面保護を確保しています。迅速な嵌合と再現性のある位置決めが必要な産業用アセンブリに適しています。

製品タイプ

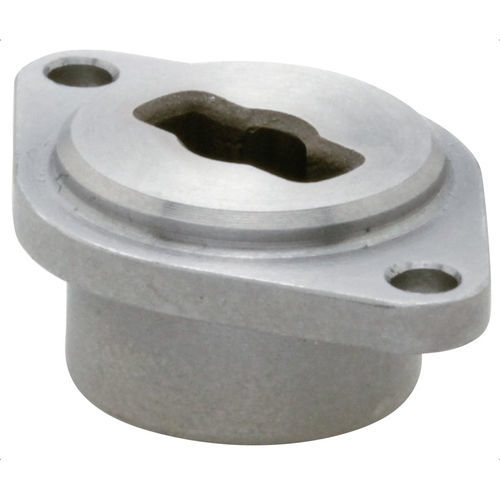

QCSJシリーズの軸取付けファスナーと互換性のあるフランジ付きプレート受け。鋼製ボディ、パネルやブラケットへのプレート取付け構成。

選択された部品
カム受け - プレート取付け

部品オプション / 表
ID: 134103
SKU: QCSJ0514-B
部品番号: QCSJ0514-B
D (mm): 5
D1 (mm): 14
D2 (mm): 13
L (mm): 25
L1 (mm): 21
H (mm): 8（フランジ上端まで）
H1 (mm): 1.5（ショルダー高さ）
H2 (mm): 2（フランジ高さ）
W (mm): 17（全幅）
SHCS サイズ: M2x0.4-5L
軸カップリングクランプと併用: QCSJ0514A

付属メディア（リンクは表示されません）
選定ガイド - ワンタッチファスナー (PDF)
QCSJ ファスナー＆受け仕様 (PDF)
製品ビデオ (mp4)

技術仕様

• 材質: 4140鋼
• 仕上げ: 無電解めっき
• 取付けタイプ: プレート取付け（軸取付けもあり）
• ピンスロット径: 5 mm
• ショルダ径 (D1): 14 mm
• ベース径 (D2): 13 mm
• 全長 (L): 25 mm
• 取付け穴間寸法 (L1): 21 mm
• フランジ上端までの高さ (H): 8 mm
• ショルダー高さ (H1): 1.5 mm
• フランジ高さ (H2): 2 mm
• 全幅 (W): 17 mm
• SHCS サイズ: M2x0.4-5L
• 互換軸カップリングクランプ: QCSJ0514A
