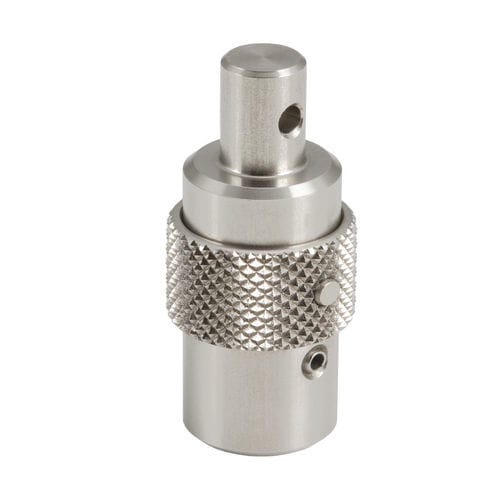

ステンレススチール製4分の1回転ファスナ― QCSJLK

カム

製品説明
このシャフトカップリングクランプは、シャフトを90°回転させることで受け部にロックします。スプリングピン（別売）が受け部のカム溝に挿入されてクランプを固定します。解除するにはカラーを上に押し、シャフトを逆方向に回転させます。本体材質は303ステンレス。機械組立での迅速かつ繰り返し可能な軸方向ロック用途に適します。

部品オプション（表）

• ID: 150288 | SKU: QCSJLK1118A | 部品番号: QCSJLK1118A | D: 8 mm | カラー直径: 18 mm | シャフト直径: 15 mm | 穴径: 3 mm | 直径: 11 mm | 本体高さ: 32.5 mm | ピン高さ: 12 mm | 本体-貫通穴中心高さ: 6 mm

利用可能な資料

• 選定ガイド - ワンタッチファスナー (PDF)
• 仕様書 (PDF)
• 製品動画 (MP4)

技術仕様

• 動作：シャフトを90°回転させて受け部にロック；解除はカラーを押し上げてシャフトを逆方向に回転
• クランプを受け部のカム溝に固定するためにスプリングピン（別売）が必要
• 本体材質：303ステンレス
• ピン径：8 mm
• カラー直径：18 mm
• シャフト直径：15 mm
• 穴径：3 mm
• 直径：11 mm
• 本体高さ：32.5 mm
• ピン高さ：12 mm
• 本体-貫通穴中心高さ：6 mm
