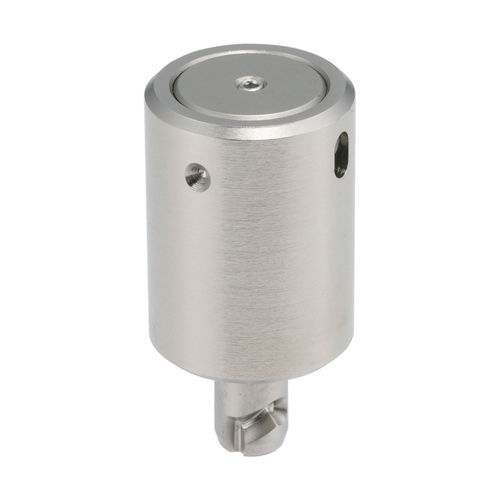

ステンレススチール製4分の1回転ファスナ― QCSJS

製品概要
このシャフト取付式クイックチェンジファスナーは、装置の頻繁な挿入・取り外しがある用途向けに90°の正位置ロックを提供します。作業者による締め付け不足や過度の締め付けを低減するため、安定したクランプ力を実現する設計です。QCSJS-SおよびQCTHS-B受け具との使用を想定。ファスナーは伸長リーチのためシャフトに取り付けられ、受け具はベースに取り付けられます。挿入時にファスナーのピンが受け具の溝に整列し、90°回転でロックされます。ボディ：1045鋼（化学的ニッケルめっき）、ピン：303ステンレス鋼。

材質

• ボディ：1045鋼、化学ニッケルめっき仕上げ
• ピン：303ステンレス鋼

互換性

• QCSJS-SおよびQCTHS-B受け具との併用を想定（例：QCSJS0822-S、QCTHS0834-B）

操作

• 伸長リーチのためシャフトに取り付け、受け具はベースに取り付け
• 挿入でファスナーピンが受け具の溝に整列
• 90°（1/4回転）でロック
• 締め付け不足／過度締め付けを低減する安定したクランプ力を提供

利用可能な部品オプション
詳細：ID | SKU | 部品番号 | D mm | D1 mm | クランプ力 (Lbs) | 使用するロッキング受け具

• 142229 | QCSJS0822A | QCSJS0822A | 22 | 8 | 90 | QCSJS0822-S, QCTHS0834-B

メディア

• 仕様書（PDF）
• 選定ガイド - One-Touch Fasteners（PDF）
• 製品ビデオあり

仕様 / 技術仕様

• モデル / シリーズ：QCSJS
• 部品例：QCSJS0822A（ID 142229）
• D（直径）：22 mm
• D1：8 mm
• クランプ力：90 lbs
• ボディ材質：1045鋼
• ボディ仕上げ：化学ニッケルめっき
• ピン材質：303ステンレス鋼
• 取付方式：シャフト取付
• 動作：1/4回転の正位置ロック
• 互換受け具：QCSJS-S、QCTHS-B（例：QCSJS0822-S、QCTHS0834-B）
