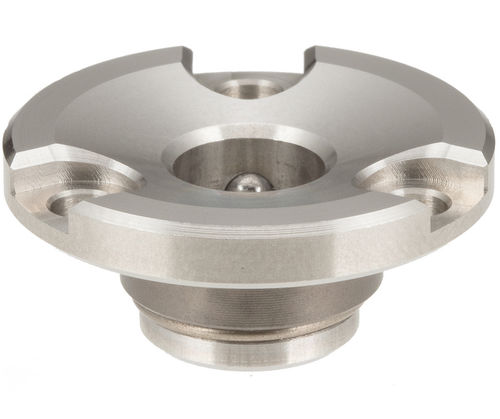

ステンレススチール製4分の1回転ファスナ― QCTHS-B

ねじ込み

概要
埋め込み取り付け用のクォータートーン受けで、シリーズQCTHSのヘビーデューティ（heavy-duty）クォータートーンファスナーおよび対応するリトラクタブルファスナーと併用するために設計されています。受けは三本の低頭 M3 x 0.50 × 6 mm ねじ（同梱）で固定され、工業用途のロック付クォータートーン締結に適しています。

材料

• 本体：303 ステンレス鋼、無電解ニッケルめっき仕上げ
• ボール：440C ステンレス鋼
• カラー（襟）：440C ステンレス鋼（焼入れ・焼戻し）
• 保持リング：304 ステンレス鋼

製品タイプ

• QCTHS-B 受け — 鋼製ボディ、QCTHS / QCTHSA ヘビーデューティファスナー用

部品例

• QCTHS0834-B (ID 136890) — ねじ：M3 x 0.50（深さ 6 mm）；主要寸法：D = 26 mm、h9 = 14 mm、D1 = 8 mm、D2 = 20 mm、P.C.D. = 11.5 mm、L = 3.5 mm、L1 = 1.5 mm。使用ファスナー（heavy-duty）：QCTHS0834-20、QCTHS0834-20S、QCTHS0825-20、QCTHS0825-20S。使用リトラクタブルファスナー（heavy-duty）：QCTHSA0834-20、QCTHSA0834-20S、QCTHSA0825-20、QCTHSA0825-20S。対応シャフトカップリングクランプ：QCSJS0822A。

注意
本受けは上記のQCTHS / QCTHSA ファスナーと併用することを目的としています。取付用ねじ（3 × M3 x 0.50 × 6 mm 低頭キャップスクリュー）は同梱されています。

仕様

• 取り付け方式：埋め込み取り付け
• 同梱ねじ：3 × M3 x 0.50 × 6 mm 低頭キャップスクリュー
• 本体材質・仕上げ：303 ステンレス鋼、無電解ニッケルめっき
• ボール：440C ステンレス鋼
• カラー：440C（焼入れ・焼戻し）
• 保持リング：304 ステンレス鋼
• 互換部品例：QCTHS0834-B (ID 136890)
• ねじ：M3 x 0.50、深さ 6 mm
• 主要寸法（例 QCTHS0834-B）：D = 26 mm；h9 = 14 mm；D1 = 8 mm；D2 = 20 mm；P.C.D. = 11.5 mm；L = 3.5 mm；L1 = 1.5 mm
• 対応ヘビーデューティファスナー：上記 QCTHS 系列のバリエーション
• 対応ヘビーデューティリトラクタブルファスナー：上記 QCTHSA 系列のバリエーション
• 対応シャフトカップリングクランプ：QCSJS0822A
