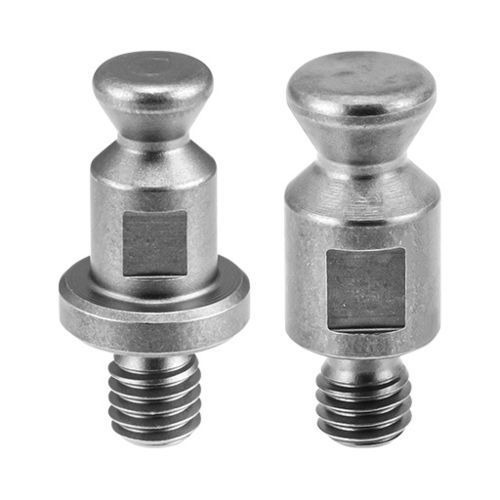

重積載用クイックリリースピン QCPCS-M

ステンレス製

説明
QCPCSシリーズのヘビーデューティー用ピン保持ファスナーに使用するためのクランピングピンです。単一のタップ穴に素早く取り付けられ、許容荷重に応じて2種類のピンタイプを選択できます。標準材質：630ステンレス鋼。

用途
QCPCSヘビーデューティーファスナーとの組付け用。単一のタップ穴に素早く取り付ける用途に最適です。許容荷重と組合せるファスナーに応じてピンタイプとねじサイズを選択してください。

使用可能な部品オプション（抜粋）

• 150620 | QCPCS0625-M4-SUS | Type B | ネジ M4×0.70 | D 6 | D1 - | W 5 | H1 13 | H2 4.0 | 使用ファスナー QCPCS0625-20, QCPCS0625-20-SUS
• 150624 | QCPCSF0625-M5-SUS | Type A | ネジ M5×0.80 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | 使用ファスナー QCPCS0625-20, QCPCS0625-20-SUS
• 150623 | QCPCS0834-M5-SUS | Type B | ネジ M5×0.80 | D 8 | D1 - | W 7 | H1 14 | H2 4.5 | 使用ファスナー QCPCS0834-20, QCPCS0834-20-SUS
• 150625 | QCPCSF0625-M6-SUS | Type A | ネジ M6×1.00 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | 使用ファスナー QCPCS0625-20, QCPCS0625-20-SUS
• 150626 | QCPCSF0834-M6-SUS | Type A | ネジ M6×1.00 | D 8 | D1 12 | W 7 | H1 17 | H2 4.5 | 使用ファスナー QCPCS0834-20, QCPCS0834-20-SUS

ページ上の部品オプションコントロール

• ねじ（mm）：M4×0.70、M5×0.80、M6×1.00
• 本体径（mm）：6、8

メディアとドキュメント（ページに掲載）

• 選定ガイド - One-Touch Fasteners (PDF)
• 仕様書 (PDF)
• 製品ビデオ (mp4)

技術仕様

• 材質：630ステンレス鋼
• 取付：単一のタップ穴に取り付け
• 利用可能な取付ねじサイズ：M4×0.70、M5×0.80、M6×1.00
• 許容荷重に応じた2種類のピンタイプを用意
• QCPCSヘビーデューティーファスナー用に設計
• 典型的なSKUと寸法データ（ねじ、直径、幅、高さ）が部品オプションに記載
