円筒形軸受ハウジング CTG series

ボール状ボールベアリングスチール製

概要

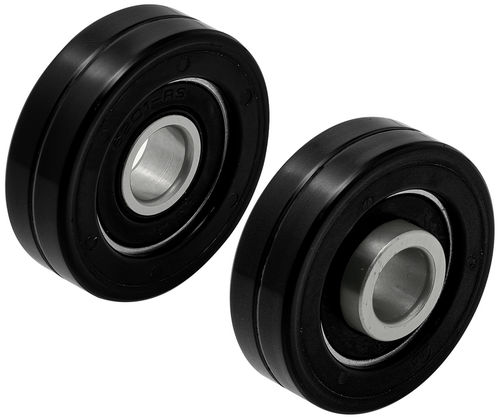

これらのウレタン被覆ベアリングローラーは、スライドドアやキャリア搬送などの軽荷重用途向けに設計されています。ウレタン外層は分離を防ぐために特殊な被覆ベアリングに直接成形されており、ウレタン本体により低騒音での作動が可能です。カラーなし（A）およびダブルカラー（B / D）のバージョンがあります。複数の被覆ベアリングローラーを組み合わせて使用することで、多点支持や荷重分散が可能です。

部品オプション（表）
ID | SKU | 製品番号 | タイプ | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | W2 (mm) | 特殊ベアリング型式 | 適合ローラーピン | PN
150944 | CTG-BR20 | CTG-BR20 | A | 6 | 20 | 8.6 | 8 | 5 | - | 696-2RS | RLP0605
150945 | CTG-BR20D | CTG-BR20D | B | 6 | 20 | 8.6 | 8 | 5 | 11 | 696-2RS | RLP0611
150946 | CTG-BR25 | CTG-BR25 | A | 6 | 25 | 10.3 | 9 | 6 | - | 626-2RS | RLP0606
150947 | CTG-BR25D | CTG-BR25D | B | 6 | 25 | 9.3 | 9 | 6 | 12 | 626-2RS | RLP0611
150948 | CTG-BR30 | CTG-BR30 | A | 8 | 30 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150949 | CTG-BR30D | CTG-BR30D | B | 8 | 30 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150950 | CTG-BR35 | CTG-BR35 | A | 8 | 35 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150951 | CTG-BR35D | CTG-BR35D | B | 8 | 35 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150952 | CTG-BR40 | CTG-BR40 | A | 10 | 40 | 14 | 12 | 8 | - | 6000-2RS | RLP1008
150953 | CTG-BR40D | CTG-BR40D | B | 10 | 40 | 14 | 12 | 8 | 16 | 6000-2RS | RLP1016

メディア
本製品の仕様書（PDF）が利用可能です。

仕様 / 技術仕様

• 用途：スライドドアやキャリア搬送に適した軽荷重用ウレタンローラー
• ウレタン表面は被覆ベアリングに直接成形され、分離を防止
• ウレタン本体により低騒音で作動
• 無カラー（A）とダブルカラー（B / D）のバージョンあり
• 複数の被覆ベアリングローラーを組み合わせて併用可能
• 本体材質：ダークブラウンポリウレタン、ショア硬度 A95
• ベアリング：スチール、ダブルゴムシール（例：696-2RS、626-2RS、608-2RS、6000-2RS）
• 複数の部品オプションと対応するローラーピンの寸法は上記の表を参照
• 仕様書（PDF）あり
