フラット軸受ハウジング GRL-F

ボール状鋼炭素鋼製

製品説明

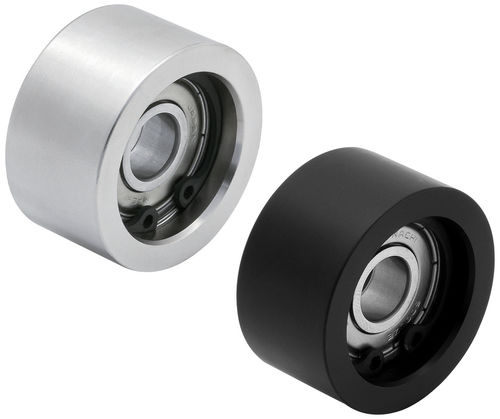

これらのベアリングカバー付きガイドローラーは平らな表面を持ち、スライドドアやコンベヤ搬送などの中程度荷重の用途に適しています。ボディは1045鋼または黒色ポリアセタール（POM）製を用意。ベアリングおよびC形保持リングは鋼製です。

製品タイプ

• GRL-F — 鋼またはプラスチック、ベアリング取り付け
• GRL-P-F — プラスチック、ベアリング取り付けまたはスタッド

部品オプション（表）

• ヘッダー: ID | SKU | 部品番号 | 材質 | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | W (mm) | A (mm) | B (mm) | ベアリング型式 | 適合ローラーピン
• 151010 | GRL30J-F | GRL30J-F | プラスチック | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
• 151023 | GRL30S-F | GRL30S-F | 鋼 | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
• 151038 | GRL40J-F | GRL40J-F | プラスチック | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
• 151195 | GRL40S-F | GRL40S-F | 鋼 | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
• 151041 | GRL50J-F | GRL50J-F | プラスチック | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
• 151052 | GRL50S-F | GRL50S-F | 鋼 | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
• 151067 | GRL60J-F | GRL60J-F | プラスチック | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S
• 151077 | GRL60S-F | GRL60S-F | 鋼 | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S
• 151090 | GRL70J-F | GRL70J-F | プラスチック | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 6202ZZ | RLP1511, RLP15E, RLP15S
• 151099 | GRL70S-F | GRL70S-F | 鋼 | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 6202ZZ | RLP1511, RLP15E, RLP15S

メディア
仕様書（PDF）あり。
