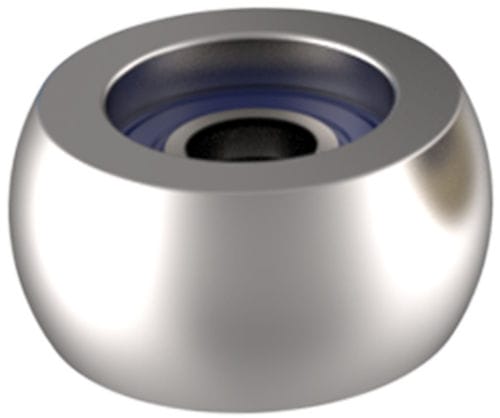

ボール状軸受ハウジング TC series

ステンレススチール製スチール製PEEK製

製品概要
クラウンスタイルの表面にベアリングマウントを統合。単列ベアリングはスナップリングで保持されます。使用可能なベアリングタイプ：スチールおよびステンレス、シールド型およびシール型のオプションあり。カバーは複数の材料で製造：303ステンレススチール（耐腐食）；グレー70Dウレタン（耐摩耗）；青色ナイロン（耐熱・耐薬品）；ポリアセタール（汎用）；PEEK（高強度、高温・耐薬品）；1045鋼（無電解めっき）。

製品タイプ

• TC
• ベアリングカバー
• さまざまなホイール材質；スチールまたはステンレスのベアリング

型番オプション（抜粋）
ID | SKU | 型番 | D (in) | D1 (in) | W (in) | ホイールタイプ | ホイール材質 | ホイール色 | ベアリングタイプ | ベアリング材質 | PN
135271 | TCC-120603-SSR3Z | TCC-120603-SSR3Z | 3/4 | 3/16 | 3/8 | Crown | Stainless | | Metal Shield | Stainless |
135272 | TCC-140604-SSR4R | TCC-140604-SSR4R | 7/8 | 1/4 | 3/8 | Crown | Stainless | | Rubber Sealed | Stainless |
135273 | TCC-140604-SSR4Z | TCC-140604-SSR4Z | 7/8 | 1/4 | 3/8 | Crown | Stainless | | Metal Shield | Stainless |
135274 | TCC-160604-SSR4R | TCC-160604-SSR4R | 1 | 1/4 | 3/8 | Crown | Stainless | | Rubber Sealed | Stainless |
135275 | TCC-160604-SSR4Z | TCC-160604-SSR4Z | 1 | 1/4 | 3/8 | Crown | Stainless | | Metal Shield | Stainless |
135276 | TCC-160804-SS1602R | TCC-160804-SS1602R | 1 | 1/4 | 1/2 | Crown | Stainless | | Rubber Sealed | Stainless |
135277 | TCC-180804-SS1602R | TCC-180804-SS1602R | 1-1/8 | 1/4 | 1/2 | Crown | Stainless | | Rubber Sealed | Stainless |
135278 | TCC-200804-SS1602R | TCC-200804-SS1602R | 1-1/4 | 1/4 | 1/2 | Crown | Stainless | | Rubber Sealed | Stainless |
135279 | TCC-200905-SS1603R | TCC-200905-SS1603R | 1-1/4 | 5/16 | 9/16 | Crown | Stainless | | Rubber Sealed | Stainless |
135280 | TCC-200906-SS1604R | TCC-200906-SS1604R | 1-1/4 | 3/8 | 9/16 | Crown | Stainless | | Rubber Sealed | Stainless |

技術仕様

• クラウンスタイルの表面とベアリングマウントの統合
• 単列ベアリングはスナップリングで保持
• ベアリングタイプ：スチール、ステンレス；シールド型およびシール型のオプション
• カバー材質：303ステンレス；グレー70Dウレタン；青色ナイロン（耐熱・耐薬品）；ポリアセタール（汎用）；PEEK（高強度・高温・耐薬品）；1045鋼（無電解めっき）
• 複数の型番で異なる直径（D）、内径（D1）、ホイール幅（W）を用意
• ホイールタイプ：Crown
• ベアリング材質：Stainless（記載のSKUについて）
