フラット軸受ハウジング TF series

スチール製ステンレススチールPEEK製

概要

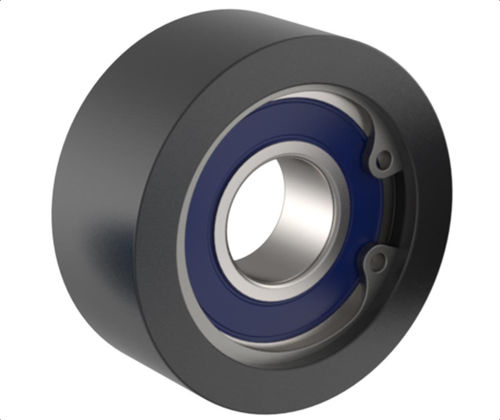

平坦な面に取り付けるためのフラットスタイルのカバーです。1列ベアリングはスナップリングで保持されます。ベアリングはスチールまたはステンレス製があり、メタルシールドまたはゴムシールの選択肢があります。カバーは耐食性、耐摩耗性、耐熱・耐薬品性などの用途に応じて複数の材料で供給されます。

部品オプション（表）
ヘッダー: ID | SKU | 部品番号 | D in | D1 in | W in | ホイールタイプ | ホイール材質 | ホイール色 | ベアリングタイプ | ベアリング材質
135505 | TFC-120603-SSR3Z | TFC-120603-SSR3Z | 3/4 | 3/16 | 3/8 | Flat | Stainless | | Metal Shield | Stainless
135506 | TFC-140604-SSR4R | TFC-140604-SSR4R | 7/8 | 1/4 | 3/8 | Flat | Stainless | | Rubber Sealed | Stainless
135507 | TFC-140604-SSR4Z | TFC-140604-SSR4Z | 7/8 | 1/4 | 3/8 | Flat | Stainless | | Metal Shield | Stainless
135508 | TFC-160604-SSR4R | TFC-160604-SSR4R | 1 | 1/4 | 3/8 | Flat | Stainless | | Rubber Sealed | Stainless
135509 | TFC-160604-SSR4Z | TFC-160604-SSR4Z | 1 | 1/4 | 3/8 | Flat | Stainless | | Metal Shield | Stainless
135510 | TFC-160804-SS1602R | TFC-160804-SS1602R | 1 | 1/4 | 1/2 | Flat | Stainless | | Rubber Sealed | Stainless
135511 | TFC-180804-SS1602R | TFC-180804-SS1602R | 1-1/8 | 1/4 | 1/2 | Flat | Stainless | | Rubber Sealed | Stainless
135512 | TFC-200804-SS1602R | TFC-200804-SS1602R | 1-1/4 | 1/4 | 1/2 | Flat | Stainless | | Rubber Sealed | Stainless
135513 | TFC-200905-SS1603R | TFC-200905-SS1603R | 1-1/4 | 5/16 | 9/16 | Flat | Stainless | | Rubber Sealed | Stainless
135514 | TFC-200906-SS1604R | TFC-200906-SS1604R | 1-1/4 | 3/8 | 9/16 | Flat | Stainless | | Rubber Sealed | Stainless

利用可能なカバー材料

• 303ステンレス鋼（耐食性）
• グレー70Dウレタン（耐摩耗性）
• ブルーナイロン（耐熱・耐薬品性）
• ポリアセタール（汎用）
• PEEK（高強度；高温・薬品に対する耐性良好）
• 1045鋼＋電解めっきなしコーティング（汎用）

ホイールおよびベアリングのオプション

• スナップリングで保持されるシングルローのベアリング
• 利用可能なベアリングタイプ：スチール、ステンレス；保護：メタルシールドまたはラバーシール
• 表示されているホイールタイプ：Flat（フラット）

仕様（テクニカルスペック）

• 取付け：平面用のベアリングマウント
• ベアリング保持：スナップリングがシングルローのベアリングを保持
• ベアリングの種類：スチールおよびステンレスの選択肢；保護：メタルシールドまたはラバーシール
• ホイール材質（例）：ステンレス；カバーは上記に示した複数のポリマーおよび金属で提供
• 含まれる部品番号（シリーズ例）：TFC-120603-SSR3Z, TFC-140604-SSR4R, TFC-140604-SSR4Z, TFC-160604-SSR4R, TFC-160604-SSR4Z, TFC-160804-SS1602R, TFC-180804-SS1602R, TFC-200804-SS1602R, TFC-200905-SS1603R, TFC-200906-SS1604R
• 寸法範囲（表より）：D = 3/4 〜 1-1/4 インチ；D1 = 3/16 〜 3/8 インチ；W = 3/8 〜 9/16 インチ
