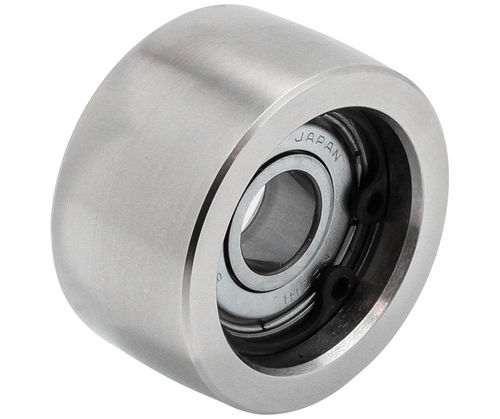

ボールベアリング軸受ハウジング GRL-C

鋼リニアシステム用ガイドロッド用

製品概要
ガイドローラ用ベアリングカバー GRL-C は、クラウン（凸）形状の走行面を持ち、スライドドアやコンベヤ搬送などの中程度負荷のガイド用途向けに設計されています。本体材質：1045鋼。ベアリングおよびC形止め輪は鋼製です。

製品タイプ

• GRL-C：鋼製ガイドローラ用ベアリングカバー、クラウン形状

部品オプション（表）
ID | SKU | 部品番号 | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | W (mm) | A (mm) | B (mm) | R (mm) | ベアリング種類 | 適合ローラピン | PN
151022 | GRL30S-C | GRL30S-C | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 50 | 606ZZ | RLP0606, RLP06E, RLP06S |
151194 | GRL40S-C | GRL40S-C | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 100 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S |
151051 | GRL50S-C | GRL50S-C | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 100 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S |
151076 | GRL60S-C | GRL60S-C | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 150 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S |
151098 | GRL70S-C | GRL70S-C | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 200 | 6202ZZ | RLP1511, RLP15E, RLP15S |

付属品

• GRL-BL：ガイドホイール用ブラケット（ベアリングカバー向け付属品）
• RLP、RLP-E、RLP-F シリーズ：ガイドホイール用ピン（ベアリングカバーに適合する各種タイプ）

仕様 / 技術情報

• 表面形状：クラウン形（凸形）
• 典型的な用途：中程度の負荷のガイド用途 — スライドドア、コンベヤ搬送
• 本体材質：1045鋼
• ベアリング材質：鋼（表記のZZタイプ）
• 止め輪：C形止め輪、鋼製
• 利用可能なSKU/サイズ：GRL30S-C、GRL40S-C、GRL50S-C、GRL60S-C、GRL70S-C（寸法とベアリング種類は部品オプション表を参照）
