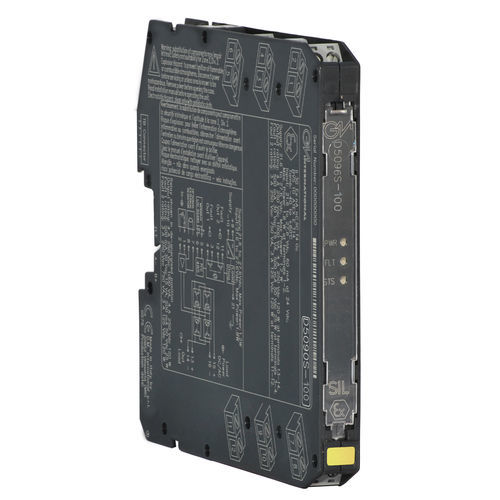

スイッチングリレーモジュール D5096S-100

安全送電レールDIN取り付け用絶縁

D5096S-100は、高リスク産業向けにSIL 3レベルまでの安全関連回路の切り替えに適したリレーモジュールです。入力と出力の接点間の絶縁を提供します。2+2のNOリレー接点が並列に接続され、その後直列に接続されて、誤動作を防ぎ、プロセスの可用性を向上させます。通常励磁（NE）負荷に対するSIL 3安全機能と、通常非励磁（ND）/F&G負荷に対するSIL 2が利用可能です。負荷は両極性で電源から隔離できます。さまざまなDCS/PLCシステムとの広範な互換性が保証されています。専用の内部回路により、接点やLEDのちらつきを防ぎながら、テストパルスを許可します。負荷がオフのときとオンのときの両方で、ラインと負荷の短絡/開放回路の検出と負荷電圧の監視が行われます。現場の故障は、入力を開くことでPLC DOに直接反映され、故障出力を開くことで報告されます。故障ミラーリング技術により、PLC DOカードとの広範な互換性が保証されます。 - NEドライバを備えたNE負荷用のSIL 3 / SC 3 - NDドライバを備えたND負荷用のSIL 2 / SC 3 - ゾーン2への設置 - 最大5 Aの動作電流/6 Aの突入電流 - 両方の供給ラインでの負荷切断が可能 - 誤動作を防ぐための高いプロセス可用性 - DCS/PLCパルステストと互換性あり - ラインと負荷の短絡/開放回路の検出 - 負荷電圧の監視 - PLC DOへのユニバーサルフィールド故障ミラーリング - サービス接点が利用可能 - 入力/出力/電源の絶縁 技術仕様: - 電源: 24 Vdc名目 (18〜30 Vdc)、逆極性保護。電流消費: 24 Vdcで15 mA、典型的。電力損失: 24 Vdcで0.35 W、典型的。 - 入力: 24 Vdc名目 (21.6〜27.6 Vdc)、逆極性保護。リレーコイルは内部でサプレッサーダイオードで保護されています。電流消費: 24 Vdcで45 mA、典型的。電力損失: 24 Vdcで1.1 W、典型的。 - 出力: 電圧フリーの2+2 SPSTリレー接点（直列の2つの並列接点）を端子7-11および8-12に接続し、リレーが励磁されると閉じ、非励磁状態で開きます。接点材料: Ag合金（Cdフリー）、金メッキ。接点定格: 5 A 250 Vac 1250 VA、5 A 250 Vdc 140 W（抵抗負荷）。最小スイッチング電流: 1 mA。突入電流: 24 Vdcで6 A、250 Vac。機械的/電気的寿命: 5 * 10⁶ / 3 * 10⁴操作、典型的。動作/解放時間: 30 ms / 30 ms、典型的。 - 故障: 負荷とラインの短絡/開放回路、電源電圧の監視。ライン/負荷オフ正常: 25 Ω ≤ 抵抗 ≤ 19 kΩ、典型的。ライン/負荷オフ故障: 抵抗 ≤ 15 Ωまたは ≥ 21 kΩ、典型的。ライン/負荷オン正常: 15 mA rms ≤ 電流 ≤ 5 A rms、典型的。ライン/負荷オン故障: 電流 ≤ 5 mA rmsまたは ≥ 6 A rms、典型的。負荷供給電圧正常: ≥ 20 Vdc/Vac、典型的。負荷供給電圧故障: ≤ 5 Vdc/Vac、典型的。故障信号: 電圧フリーのNE SPSTオプトカップルドオープンコレクタトランジスタ（故障状態で出力が非励磁）。故障ミラーリング: 入力開放（インピーダンス > 1 MΩ）。故障定格: 35 Vdcで100 mA。故障出力電圧降下: < 1 V。応答時間: 0.5 s、典型的。 - 絶縁: 試験電圧: 出力/入力1.5 kV; 出力/供給1.5 kV; 出力/故障出力1.5 kV; 入力/供給500 V; 入力/故障出力500 V; 供給/故障出力500 V。 - 環境条件: 動作温度: -40〜+70 °C。保管温度: -45〜+80 °C。 - 取り付け: DINレール35 mm、電源バスありまたはなし、またはカスタム端子板。重量: 約125 g。接続: 2.5 mm²（13 AWG）までの端子を収容するための極性プラグイン切断ネジ端子ブロック。寸法: 幅12.5 mm、奥行き123 mm、高さ120 mm。 - チャネル: 1 - ステータス: アクティブ
