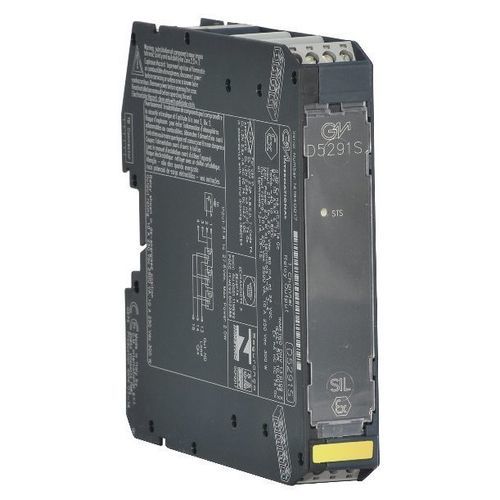

ACリレーモジュール D5291S

スイッチング安全送電レールDIN取り付け用

D5291は、ハイリスク産業向けのSIL 3レベルまでの安全関連回路のスイッチングに適したリレーモジュールです。入力接点と出力接点を絶縁します。常時非通電（ND）負荷用のNO接点とNC接点、常時非通電または常時通電コイル、およびサービス用の接点があります。異なるDCS/PLCに対する幅広い互換性が保証されています：駆動パルステストは、接点とLEDのちらつきを防止する専用の内部回路によって許可されています。このリレーモジュールは、低電流消費アプリケーション（システム間信号伝達、LED駆動など）には適していません。ND/NEドライバ付きND負荷用SIL 3 / SC 3ゾーン2/Div.2への設置最大10 A機能/16 A突入電流DCS/PLCパルステストに対応サービス接点あり入出力絶縁技術仕様：入力：タイプ：公称24 Vdc（21.6～27.6Vdc）、逆極性保護。リレー・コイルはサプレッサ・ダイオードで内部保護されています：消費電流：60 mA @ 24 Vdc、typical.Power Dissipation： 1.出力：タイプ：電圧フリーSPDTリレー接点。端子13-14、リレー非通電時に開き、通電状態で閉じる。端子13-15、リレー非通電時クローズ、通電時オープン：Ag合金（Cdフリー）またはAgSnO2.コンタクト定格：10 A 250 Vac 2500 VA、10 A 250 Vdc 300 W（抵抗負荷）.接点突入電流：16 A @ 24 Vdc、250 Vac.接点最小スイッチング電流：100 mA.DCおよびAC負荷遮断容量：取扱説明書を参照してください：絶縁:テスト電圧: In/Out 2.5 kV.環境条件:動作温度: -40～+60 °C.保存温度: -45～+80 °C.取り付け:タイプ：DINレール35mm、またはカスタムTerm.重量:約165 g。接続:極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応：幅22.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
