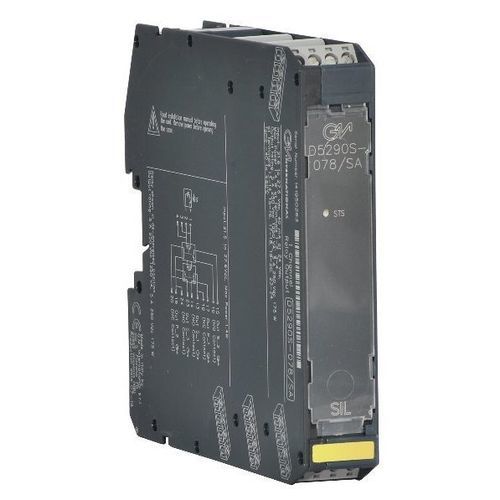

ACリレーモジュール D5290S-078/SA

スイッチング安全送電レールDIN取り付け用

5ANE/ND負荷用SIL3リレーアウトモジュールD5290-078/SAは、高リスク産業用のSIL 3レベルまでの安全関連回路のスイッチングに適したリレーモジュールです。入力接点と出力接点を絶縁します。最大4つのNO接点と2つのNC接点が使用可能で、複数の常時通電（NE）または常時非通電（ND）負荷、単一または両方の供給ライン切断、および追加のサービス負荷用に外部接続できます。パルステスト付きの特定のDOカードとの互換性を確認する必要があります。このリレーモジュールは、低電流消費アプリケーション（システム間信号伝達、LED駆動など）には適していません。NEドライバ付きNE/ND負荷用SIL 3 / SC 3最大5 A機能 / 8 A突入電流両供給ラインでの負荷遮断が可能サービス接点が利用可能複数接点（最大3つのNE負荷）入出力絶縁ステータス：チャンネル数1入力電圧公称24 Vdc（21.6～27.6Vdc）、逆極性保護。消費電流40 mA @ 24 Vdc（代表値）許容損失1.0 W @ 24 Vdc（代表値）出力タイプ2電圧フリーSPDT（= NO接点+1または2並列NC接点）リレー接点が出力と識別されます：アウトS_1 & アウトP_1（1NC）およびアウトS_3 & アウトP_2（2NC）; 1電圧フリーSPST（NO）リレー接点：アウトS_2。端子13-14 (アウトS_1)、15-16 (アウトS_2)、23-24 (アウトS_3) は、リレー非通電時オープン、リレー通電時クローズ。端子17-18 (アウトP_1) および19-20 (アウトP_2) は: リレー非通電時に閉じ、リレー通電状態で開く。接点材質Ag合金 (Cdフリー).接点定格5 A 250 Vac 1250 VA、5 A 250 Vdc 175 W (抵抗負荷)。接点突入電流8 A @ 30 Vdc, 250 Vac.接点最小スイッチング電流100 mA.DCおよびAC負荷遮断容量取扱説明書を参照.機械的/電気的寿命10 * 10⁶ / 5 * 10⁴動作、代表値.動作/解除時間7 ms / 8 ms、代表値.絶縁タイプ入力/全出力2.5 kV; 出力S_1 & 出力P_1/出力S_3 & 出力P_2, 出力S_2 500 V; 出力S_3 & 出力P_2/出力S_2 500 V.環境条件動作温度制限-40～+60 °C.保管温度制限-45～+80 °C.使用温度制限-40～+60 °C.保管温度制限-45～+80 °C.取り付けタイプDINレール35 mm重量約145 g接続極性プラグイン・ディスコネクト・スクリュー端子台最大2.5 mm² (13 AWG)までの終端に対応外形寸法幅22.5 mm、奥行き123 mm、高さ120 mm：寸法幅22.5 mm、奥行き123 mm、高さ120 mm。EMC（ユーラシア共同体）、海上（DNV-GL、KR）、SIL（TUV SUD）適合宣言：適合宣言：安全エリア用D5000リレーのEU適合宣言、適合宣言G3準拠技術仕様：入力電圧：公称24 Vdc（21.6～27.6 Vdc）消費電流：40 mA @ 24 Vdc（21.6～27.6Vdc）：40 mA @ 24 Vdc消費電力： 1.0 W @ 24 Vdcリレー接点：最大4つのNOと2つのNCC接点定格：5 A 250 Vac / 5 A 250 Vdc接点突入: 8 AM最小スイッチング電流: 100 mA絶縁：入力/全出力2.5 kV動作温度: -40～+60 °C取付：DINレール35 mm重量: ~145 g寸法： 22.5 x 123 x 120 mm
