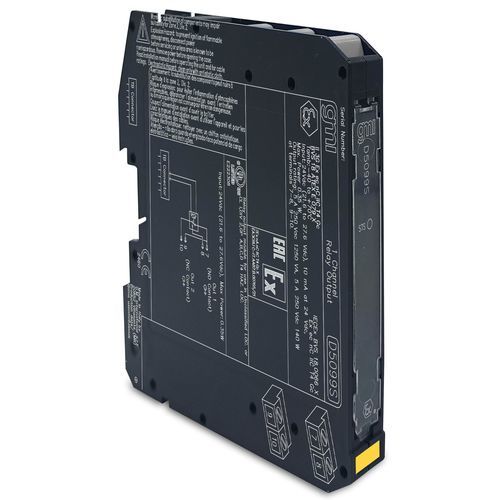

DCリレーモジュール D5099S

ACアクティベーションスイッチング

D5099Sは、入力から絶縁されたSPDT（単極双投）接点を提供するリレーモジュールです。5 Aの負荷での使用を目的としており、Zone 2/Div. 2の危険区域への設置に適しています。特定のDOカードとの互換性は、パルステストを使用して確認する必要があります。 - Zone 2/Div. 2への設置 - 最大5 Aの機能電流 / 6 Aの突入電流 - NO（通常開）およびNC（通常閉）接点が利用可能 - 低いコイル作動電流（< 10 mA） - 入力/出力の絶縁 入力: - タイプ: 24 Vdc名目（21.6〜27.6 Vdc）。リレーコイルは内部でサプレッサーダイオードで保護されています。 - 電流消費量: 10 mA @ 24 Vdc、標準。 - 電力損失: 0.24 W @ 24 Vdc、標準。 出力: - タイプ: 無電圧SPDTリレー接点: 端子7-8のNO接点と端子9-10のNC接点。端子7-8（NO）はリレーが非励磁時に開き、励磁時に閉じます。端子9-10（NC）はリレーが非励磁時に閉じ、励磁時に開きます。 - 接点材料: Ag合金（Cdフリー）、金メッキ。 - 接点定格: 5 A 250 Vac 1250 VA、5 A 250 Vdc 140 W（抵抗負荷）。 - 最小スイッチング電流: 1 mA。 - 突入電流: 6 A @ 24 Vdc、250 Vac。 - DCおよびAC負荷遮断能力: 取扱説明書を参照してください。 - 機械的/電気的寿命: 5 × 10⁶ / 3 × 10⁴操作、標準。 - 作動/解放時間: 6 ms / 12 ms、接点バウンス時間を含む、標準。 絶縁: - 試験電圧: 出力/入力1.5 kV。 環境条件: - 動作温度: –40〜+70 °C。 - 保管温度: –45〜+80 °C。 取り付け: - タイプ: カスタム端子ボード上。 - 重量: 約100 g。 - 接続: 2.5 mm²（13 AWG）までの端子を収容するための極性プラグイン切断ネジ端子ブロックによる。 - 寸法: 幅12.5 mm、奥行き123 mm、高さ120 mm。 ステータス: アクティブ チャンネル: 1 技術仕様 / 特徴: - 5 A負荷用リレー出力モジュール - 入力から絶縁されたSPDT接点 - Zone 2/Div. 2への設置 - 最大5 Aの機能電流、6 Aの突入電流 - NOおよびNC接点が利用可能 - 低いコイル電流（<10 mA） - 入力/出力の絶縁 - 動作温度: –40〜+70 °C - 寸法: 12.5 x 123 x 120 mm - 重量: ~100 g
