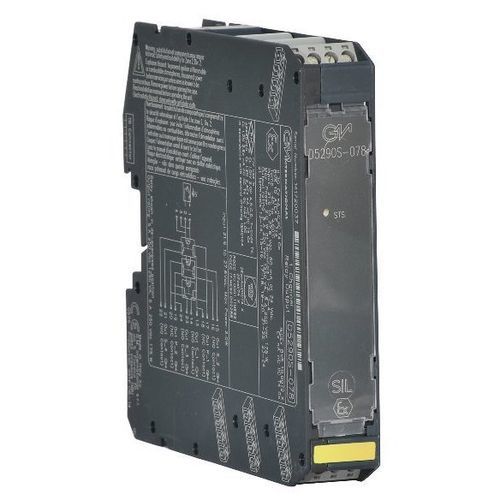

ACリレーモジュール D5290S-078

スイッチング安全送電レールDIN取り付け用

D5290-078は、ハイリスク産業向けのSIL 3レベルまでの安全関連回路のスイッチングに適したリレーモジュールです。入力接点と出力接点を絶縁します。最大4つのNO接点と2つのNC接点が使用可能で、複数の常時通電（NE）または常時非通電（ND）負荷、単一または両方の供給ライン切断、および追加サービス負荷用に外部接続できます。異なるDCS/PLCに対する幅広い互換性が保証されています：駆動パルステストは、接点とLEDのちらつきを防止する専用の内部回路によって許可されています。このリレーモジュールは、低電流消費アプリケーション（システム間信号伝達、LED駆動など）には適していません。NE/NDドライバを使用したNE/ND負荷用のSIL 3 / SC 3ゾーン2/Div.2への設置。2ゾーン2/Div.2設置最大5 A機能/8 A突入電流両方の供給ラインで負荷遮断が可能DCS/PLCパルステストに対応サービス接点あり複数接点（最大4 NEまたは2 ND負荷）入出力絶縁技術仕様:入力:電圧:公称24 Vdc（21.6～27.6 Vdc）、逆極性保護。リレー・コイルはサプレッサ・ダイオードで内部保護されています：消費電流：60 mA @ 24 Vdc、標準： 1.出力：タイプ：2つの電圧フリーSPDT（= NO接点+2つのNC接点の並列）リレー接点が出力と識別されます：アウトS_1＆アウトP_1およびアウトS_3＆アウトP_2; 2電圧フリーSPST（NO）リレー接点：アウトS_2およびアウトS_4。端子13-14 (アウトS_1)、15-16 (アウトS_2)、21-22 (アウトS_4)、23-24 (アウトS_3) は、リレー非通電時にオープン、リレー通電時にクローズ。端子17-18(Out P_1)および19-20(Out P_2)は、リレー非通電時に閉、リレー通電時に開となる：接点材質：Ag合金（Cdフリー）またはAgSnO2.接点定格：5 A 250 Vac 1250 VA、5 A 250 Vdc 175 W（抵抗負荷）.接点突入電流：8 A @ 30 Vdc、250 Vac.接点最小スイッチング電流：100 mA.DCおよびAC負荷遮断容量：取扱説明書を参照してください.機械的/電気的寿命：10 * 10⁶ / 5 * 10⁴動作、typical.操作/解放時間：55 ms / 25 ms、typical.絶縁：タイプ：入力/全出力2.5 kV; 出力S_1 & 出力P_1/出力S_3 & 出力P_2、出力S_2、出力S_4 500 V; 出力S_3 & 出力P_2/出力S_2、出力S_4 500 V; 出力S_2/出力S_4 500 V.環境条件:動作温度:-40～+60 °C.保存温度:-45～+80 °C.取り付け:タイプ：DINレール35 mm、またはカスタムTerm.重量:約145 g。接続:極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応：幅22.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
