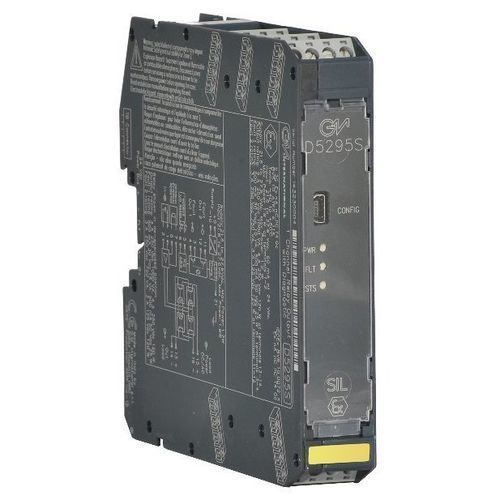

プログラム可能リレーモジュール D5295S

スイッチングしきい値安全

D5295Sは、ハイリスク産業向けのSIL 3レベルまでの安全関連回路のスイッチングに適したリレーモジュールです。入力接点と出力接点を絶縁します。2+2のNCリレー接点を並列に接続し、さらに直列に接続することで、スプリアス・トリップを回避し、プロセスの可用性を高めることができます。常時通電(NE)と常時非通電(ND)/F&G負荷の両方に高いプロセス可用性SIL 3安全機能が利用可能です。負荷は両方の極性で供給から絶縁することができます。異なるDCS/PLCに対する幅広い互換性が保証されています：駆動パルステストは、接点とLEDのちらつきを防止する専用の内部回路によって許可されています。負荷がオフの時もオンの時も、ラインと負荷の短絡/開回路検出と負荷電圧監視が提供されます。現場の故障は PLC DO に直接反映され、故障出力を開くことによっても報告されます。診断パラメータはプログラム可能で、Modbus を通して監視/設定することもできます。ND/NE ドライバ付き NE/ND 負荷の SIL 3 / SC 3故障出力の SIL 2 / SC 3ゾーン 2 での設置最大 5 A の機能 / 6 A の突入電流両方の供給ラインでの負荷遮断が可能スプリアス・トリップを回避する高いプロセス可用性DCS/PLC パルス・テストとの互換性ライン & 負荷短絡 / 開回路検出負荷電圧監視漏電監視内部コイル完全性監視 PLC へのフィールド故障ミラーリングDOModbus RTU RS- 485 でモニタ & 設定485モニター＆コンフィギュレーションサービス接点利用可能入力/出力/電源絶縁技術仕様：電源24 Vdc公称（18～30 Vdc）、逆極性保護。消費電流45 mA @ 24 V（障害なし）、標準。消費電力：1 W @ 24 V（障害なし 1.入力： 公称24 Vdc（21.6～27.6Vdc）、逆極性保護。リレーコイルはサプレッサダイオードで内部保護。消費電流：40 mA @ 24 Vdc（障害なし）、標準。電力損失： 1.0 W @ 24 Vdc（障害なし）、標準：端子13-15および14-16の電圧フリー2+2 SPSTリレー接点（直列2並列接点）、リレー通電時開、非通電時閉。接点材質Ag合金（カドミウムフリー）、金メッキ。接点定格：5 A 250 Vac 1250 VA、5 A 250 Vdc 140 W（抵抗負荷）。接点最小スイッチング電流：1 mA。接点突入電流：6 A @ 24 Vdc、250 Vac。機械的/電気的寿命: 5 * 10⁶ / 3 * 10⁴動作、標準。動作/解除時間：30 ms / 30 ms、標準：負荷＆ラインショート/オープン回路、電源電圧と漏電モニタ.診断等価ソース：負荷がオフのとき、診断回路は強制的に検知信号を送る：5.5V開回路、10mA短絡回路、代表値。ライン＋負荷抵抗：最大50 kΩまでプログラム可能。負荷電流：最大5 Aまでプログラム可能。負荷電源電圧：最大250 Vdc/Vacまでプログラム可能。負荷漏電：最大3 MΩまでプログラム可能。フォルト信号：電圧フリーDPST接点。フォルト1定格： 0.5 A 30 Vac 15 VA、0.5 A 50 Vdc 25 W（抵抗負荷）。フォルト2定格：3 A 250 Vac 750 VA、3 A 125 Vdc 120 W（抵抗負荷）。応答時間：4 s, typical.Modbus インターフェース：Modbus RTU RS-485 最大115.2 kbps、モニター/設定/制御用：テスト電圧：出力/入力2.5 kV; 出力/供給2.5 kV; 出力/故障出力2.5 kV; 出力/RS485 Modbus 2.5 kV; 入力/供給500 V; 入力/故障出力1 500 V; 入力/故障出力2 2.5 kV; 入力/RS485 Modbus 500 V; 供給/故障出力1 500 V; 供給/故障出力2 2.5 kV; 供給/RS485 Modbus 500 V.環境条件：動作温度: -40～+70 °C.保管温度: -45～+80 °C：DIN-Rail 35 mm、パワーバス付き/なし、カスタム仕様。ボード。重量：約235g 接続：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応。寸法幅22.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
