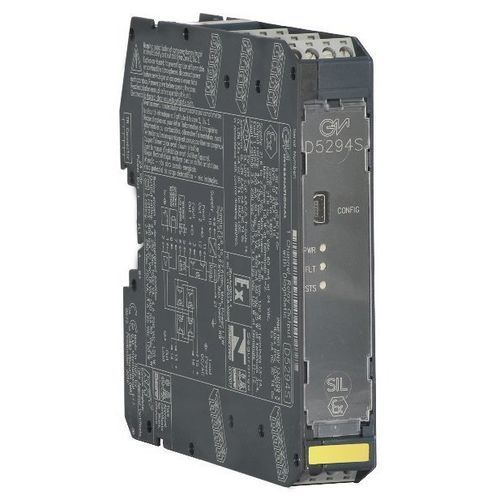

プログラム可能リレーモジュール D5294S

スイッチングしきい値安全

LFD 付き 5 A NE/ND 負荷用 SIL3 リレーアウトモジュールD5294 は、高リスク産業用の SIL 3 レベルまでの安全関連回路のスイッチングに適したリレーモジュールです。入力接点と出力接点を絶縁します。2+2のNOリレー接点を並列に接続し、さらに直列に接続することで、スプリアス・トリップを回避し、プロセスの可用性を高めることができます。常時通電(NE)と常時非通電(ND)/F&G負荷の両方に対応する高プロセス可用性SIL 3安全機能が利用可能です。負荷は両方の極性で供給から絶縁することができます。異なるDCS/PLCに対する幅広い互換性が保証されています：駆動パルステストは、接点とLEDのちらつきを防止する専用の内部回路によって許可されています。負荷がオフの時もオンの時も、ラインと負荷の短絡/開回路検出と負荷電圧監視が提供されます。現場の故障は PLC DO に直接反映され、故障出力を開くことによっても報告されます。診断パラメータはプログラム可能で、Modbusを通して監視/設定することもできます。NE/NDドライバ付きNE/ND負荷用SIL 3 / SC 3 FAULT OUTPUT用SIL 2 / SC 3ゾーン2/Div.2への設置。2 最大 5 A 機能 / 6 A 突入電流両方の供給ラインでの負荷切断が可能スプリアス・トリップを回避する高いプロセス可用性DCS/PLC パルス・テストと互換ラインおよび負荷の短絡 / 開回路検出負荷電圧モニタリング漏電モニタリング内部コイルの完全性モニタリングPLC へのフィールド障害ミラーリングDOModbus RTU RS-485 でモニタ & コンフィギュレーションサービス接点あり入力 / 出力 / 供給絶縁技術仕様:供給：24 Vdc公称（18～30 Vdc）、逆極性保護。電流消費：45 mA @ 24 Vdc（障害なし）、標準。消費電力：1W @ 24 Vdc（フォルトなし 1.入力： 公称24 Vdc（21.6～27.6Vdc）、逆極性保護。リレーコイルはサプレッサダイオードで内部保護。消費電流：40 mA @ 24 Vdc（障害なし）、標準。電力損失： 1.0 W @ 24 Vdc（障害なし）、標準：端子13-15および14-16の電圧フリー2+2 SPSTリレー接点（直列2並列接点）、リレー通電時クローズ、非通電時オープン。接点材質Ag合金（カドミウムフリー）、金メッキ。接点定格：5 A 250 Vac 1250 VA、5 A 250 Vdc 140 W（抵抗負荷）。接点最小スイッチング電流：1 mA。接点突入電流：6 A @ 24 Vdc、250 Vac。機械的/電気的寿命: 5 * 10⁶ / 3 * 10⁴動作、標準。動作/解除時間：30 ms / 30 ms、標準：負荷＆ラインショート/オープン回路、電源電圧と漏電モニタ.診断等価ソース：負荷がオフのとき、診断回路は強制的に検知信号を送る：5.5V開回路、10mA短絡回路、代表値。ライン＋負荷抵抗：最大50 kΩまでプログラム可能。負荷電流：最大5 Aまでプログラム可能。負荷電源電圧：最大250 Vdc/Vacまでプログラム可能。負荷漏電：最大3 MΩまでプログラム可能。フォルト信号：電圧フリーDPST接点。フォルト1定格： 0.5 A 30 Vac 15 VA、0.5 A 50 Vdc 25 W（抵抗負荷）。フォルト2定格：3 A 250 Vac 750 VA、3 A 125 Vdc 120 W（抵抗負荷）。応答時間：4 s, typical.Modbus インターフェース：Modbus RTU RS-485 最大115.2 kbps、モニター/設定/制御用：出力/入力2.5 kV、出力/供給2.5 kV、出力/故障出力2.5 kV、出力/RS485 Modbus 2.5 kV、入力/供給500 V、入力/故障出力1 500 V、入力/故障出力2 2.5 kV、入力/RS485 Modbus 500 V、供給/故障出力1 500 V、供給/故障出力2 2.5 kV、供給/RS485 Modbus 500 V.環境条件：動作温度: -40～+70 °C.保管温度: -45～+80 °C：DIN-Rail 35 mm、パワーバス付き/なし、カスタム仕様。ボード。重量: 約195 g. 接続: 極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応。寸法幅22.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
