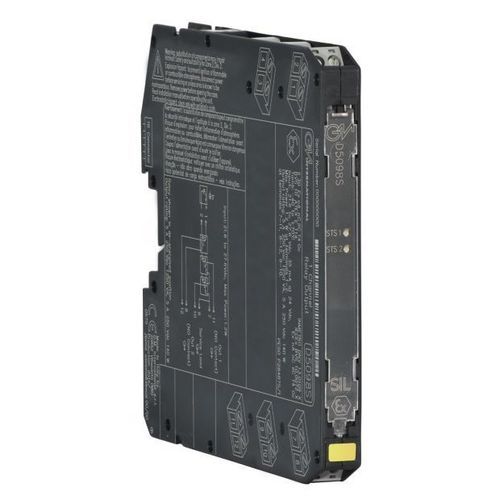

ACリレーモジュール D5098S

スイッチング安全送電レールDIN取り付け用

5ANE負荷用SIL3リレーアウトモジュールD5098は、高リスク産業用のSIL 3レベルまでの安全関連回路のスイッチングに適したリレーモジュールです。入力接点と出力接点を絶縁します。最大2つの常時通電（NE）負荷用のNO接点と、サービス用のNC接点が利用できます。異なるDCS/PLCに対する幅広い互換性が保証されています：駆動パルステストは、接点とLEDのちらつきを防止する専用の内部回路によって許可されています。NEドライバを備えたNE負荷用のSIL 3 / SC 3ゾーン2への設置最大5 A機能/ 6 A突入電流DCS/PLCパルステストとの互換性サービス接点利用可能入力/出力絶縁技術仕様：入力：タイプ：公称24 Vdc（21.6～27.6Vdc）、逆極性保護。リレー・コイルはサプレッサ・ダイオードで内部保護されています：消費電流：45 mA @ 24 Vdc（代表値）許容損失：1 W（D5098D）： 1.1W（D5098D）、@24 Vdc、typical.Output：タイプ：出力：1電圧フリーSPDTリレー接点：アウト1(NO接点)端子7-8およびサービス・ロード・アウト1(NC接点)端子7-11; アウト2(NO接点)端子9-10およびサービス・ロード・アウト2(NC接点)端子9-12(D5098Dのみ)で識別される1つの電圧フリーSPDTリレー接点。端子7-8(Out 1)および9-10(Out 2、D5098Dのみ)は、リレーが非通電時に開き、通電リレー状態で閉じます。端子7-11および9-12(D5098Dのみ)のサービス負荷出力(SILでない)は、リレーが非通電時は通常閉、通電時は開です：接点材質：Ag合金（カドミウムフリー）、金メッキ：5 A 250 Vac 1250 VA、5 A 250 Vdc 140 W（抵抗負荷）.接点最小スイッチング電流：1 mA.接点突入電流：6 A @ 24 Vdc、250 Vac.DCおよびAC負荷遮断容量：取扱説明書を参照してください.接点電流ディレーティング：取扱説明書を参照してください.機械的/電気的寿命：5 * 10⁶ / 3 * 10⁴動作、typical.操作/リリース時間：動作/解除時間: 30 ms / 20 ms、代表値.絶縁:テスト電圧：出力/入力1.5 kV、入力/入力500 V、出力/出力1.5 kV.環境条件：動作温度：-40～+70 °C.保存温度：-45～+80 °C.取り付け：タイプ：DINレール35 mm、またはカスタムTerm.重量:約110 g接続:極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応：幅12.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
