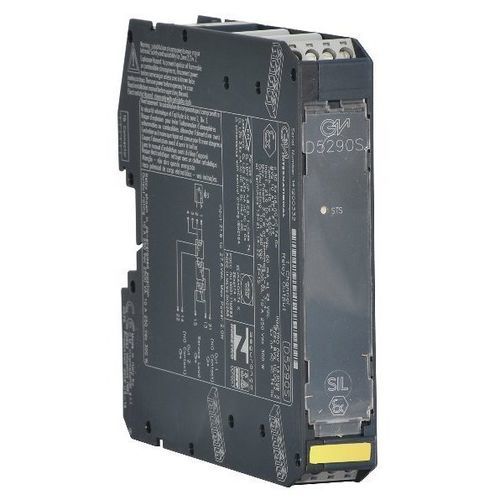

ACリレーモジュール D5290S

スイッチング安全送電レールDIN取り付け用

D5290Sは、ハイリスク産業向けのSIL 3レベルまでの安全関連回路のスイッチングに適したリレーモジュールです。入力接点と出力接点を絶縁します。常時通電（NE）負荷用の2つのNO接点（両方の供給ラインの負荷を切り離すため）とサービス用のNC接点があります。異なるDCS/PLCに対する幅広い互換性が保証されています：駆動パルステストは、接点とLEDのちらつきを防止する専用の内部回路によって許可されています。このリレーモジュールは、低電流消費アプリケーション（システム間信号伝達、LED駆動など）には適していません。ゾーン2/Div.2への設置ゾーン2/Div.2への設置最大10 A機能/16 A突入電流両方の供給ラインで負荷遮断が可能DCS/PLCパルステストに対応サービス接点あり入出力絶縁技術仕様：入力：電圧：公称24 Vdc（21.6～27.6Vdc）、逆極性保護。リレーコイルはサプレッサダイオードで内部保護されています：消費電流：60 mA @ 24 Vdc、標準： 1.5 W @ 24 Vdc、typical.Output:Type：1電圧フリーSPDTリレー接点は、出力と識別されます：アウト1（NO接点）端子13-21およびサービス・ロード・アウト（NC接点）端子13-15; 出力アウト2（NO接点）端子14-22と識別される1つの電圧フリーSPSTリレー接点。端子13-21(Out 1)および14-22(Out 2)は、リレーが非通電状態のときに開き、リレーが通電状態のときに閉じます。端子13-15のサービス負荷出力（SILではありません）は、リレーが非通電の場合はノーマルクローズ、通電リレー状態ではオープンです：接点材質：Ag合金（Cdフリー）またはAgSnO2.接点定格：10 A 250 Vac 2500 VA、10 A 250 Vdc 300 W（抵抗負荷）.接点突入電流：16 A @ 24 Vdc、250 Vac.接点最小スイッチング電流：100 mA.DCおよびAC負荷遮断容量：取扱説明書を参照してください.機械的/電気的寿命：10 * 10⁶ / 5 * 10⁴動作、典型的な。動作/解除時間: 50 / 15 ms、代表値.絶縁:テスト電圧: 入力/全出力 2.5 kV; 出力1/出力2 500V.環境条件:動作温度: -40～+60 °C.保存温度: -45～+80 °C.取り付け:タイプ：DINレール35mm、またはカスタムTerm.重量:約165 g。接続:極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応：幅22.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
