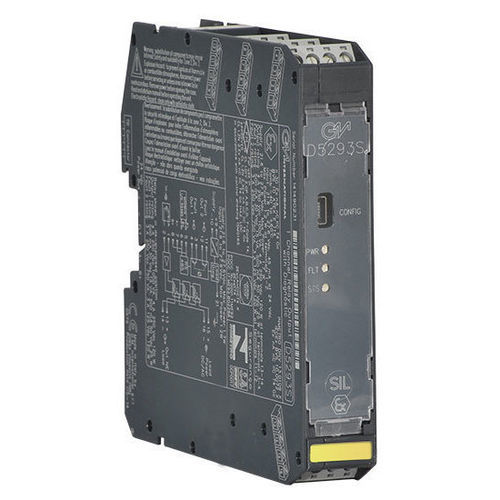

DCリレーモジュール D5293S

ACプログラム可能スイッチング

D5293Sは、ハイリスク産業向けのSIL 3レベルまでの安全関連回路のスイッチングに適したリレーモジュールです。入力接点と出力接点を絶縁します。常時通電（NE）負荷用の2つのNO接点（両方の供給ラインの負荷を切り離すため）とサービス用のNC接点が利用可能です。負荷は両方の極性で供給から切り離すことができます。異なるDCS/PLCに対する幅広い互換性が保証されています：駆動パルステストは、接点とLEDのちらつきを防止する専用の内部回路によって許可されています。負荷がオフの時もオンの時も、ラインと負荷の短絡/開回路検出と負荷電圧監視が提供されます。現場の故障は PLC DO に直接反映され、故障出力を開くことによっても報告されます。診断パラメータはプログラム可能で、Modbusを通して監視/設定することもできます。NEドライバ付きNE負荷用のSIL 3 / SC 3 FAULT OUTPUT用のSIL 2 / SC 3ゾーン2/Div.2への設置。2 最大 5 A 機能 / 6 A 突入電流両方の供給ラインでの負荷切断が可能DCS/PLC パルステストと互換ライン & 負荷短絡 / 開回路検出負荷電圧モニタリング PLC DOModbus RTU RS-485 へのフィールドフォルトミラーリングモニタ & コンフィギュレーション用サービス接点利用可能入力 / 出力 / 電源絶縁技術仕様:供給：24 Vdc公称（18～30 Vdc）、逆極性保護。消費電流40 mA @ 24 V（障害なし）、代表値。消費電力：0 W @ 24 V（障害なし 1.入力： 公称24 Vdc（21.6～27.6Vdc）、逆極性保護。リレーコイルはサプレッサダイオードで内部保護。消費電流：40 mA @ 24 Vdc（障害なし）、標準。電力損失： 1.0 W @ 24 Vdc（障害なし）、標準：端子13-15および14-16の電圧フリー1 + 1 SPSTリレー接点、リレーが非通電状態（フェイルセーフ状態）になると開き、通電状態になると閉じる。接点材質Ag合金（カドミウムフリー）、金メッキ。接点定格：5 A 250 Vac 1250 VA、5 A 250 Vdc 140 W（抵抗負荷）。接点最小スイッチング電流：1 mA。接点突入電流：6 A @ 24 Vdc、250 Vac。DCおよびAC負荷遮断容量：取扱説明書を参照。接点電流ディレーティング：取扱説明書を参照。機械的/電気的寿命: 5 * 10⁶ / 3 * 10⁴動作、標準。動作/解除時間: 30 ms / 30 ms、代表値：30 ms / 30 ms、代表値：負荷とラインのショート/オープン回路、電源電圧監視。ライン＋負荷抵抗：最大50 kΩまでプログラム可能。負荷電流：最大5Aまでプログラム可能。負荷供給電圧：最大250 Vdc/Vacまでプログラム可能。フォルト信号：電圧フリーDPST接点。フォルト1定格： 0.5 A 30 Vac 15 VA、0.5 A 50 Vdc 25 W（抵抗負荷）。フォルト2定格：3 A 250 Vac 750 VA、3 A 125 Vdc 120 W（抵抗負荷）。応答時間：4 s, typical.Modbus インターフェース：Modbus RTU RS-485 最大115.2 kbps、モニター/設定/制御用：テスト電圧：Out/In 2.5 kV; Out/Supply 2.5 kV; Out/Fault Outs 2.5 kV; Out/RS485 Modbus 2.5 kV; In/Supply 500 V; In/Fault Out 1 500 V; In/Fault Out 2 2.5 kV; In/RS485 Modbus 500 V; Supply/Fault Out 1 500 V; Supply/Fault Out 2 2.5 kV; Supply/RS485 Modbus 500 V.Environmental conditions：動作温度: -40～+70 °C.保管温度: -45～+80 °C：DIN-Rail 35 mm、パワーバス付き/無し、カスタム仕様。ボード。重量：約230 g。接続：極性プラグイン式ディスコネクトねじ端子台により、最大2.5 mm² (13 AWG)までの終端に対応。寸法幅22.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
