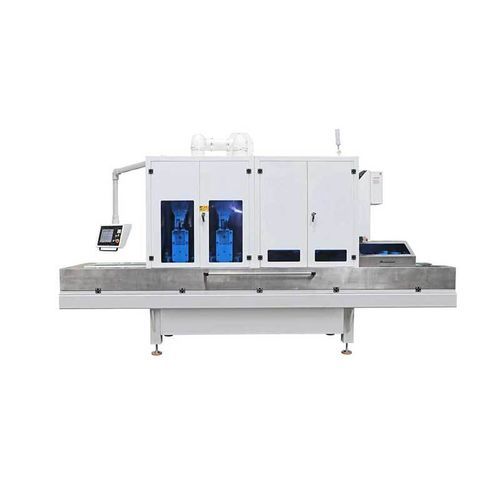

ブラシ用バリ取り機 SD300-2WJS+2D

ベルトディスク研磨ベルト

製品説明
SD300-2WJS+2Dは、ファインブランキング部品、パンチング部品、平面精密加工部品のバリ取り、面取り、表面仕上げに適しています。プレスから直接供給される大量の部品処理に最適化されており、コンベア通過式の連続処理と、熱制御および消耗品寿命延長のためのウェット処理を提供します。

特長

• 水溶性切削液を用いたウェット処理
• 4つの作業ステーション：2つのワイド研磨ベルトヘッドと2つのプラネタリーディスクブラシステーション；各ステーションは個別のモータ駆動昇降
• 最小ワークサイズを下げる標準磁性コンベアテーブルにより、ほとんどの鉄系部品の処理が可能
• 高効率の通過型コンベア設計
• 時間軸に沿った自動研磨材補正のプログラム可能性
• 切削液自動ろ過ユニット

オプション構成

• 自動反転・ループコンベア
• 機械出口での脱磁ユニット（オプション）
• プラネタリーディスクブラシのみの構成（代替）

技術仕様書
最大加工幅：300 mm
ディスクブラシ寸法：φ165 mm
加工厚さ範囲：1-200 mm
コンベアテーブル高さ（固定）：940 mm
コンベア送り速度：0.5-5 m/min
ワイド研磨ベルト寸法：1900 x 300 mm
プラネタリーディスクブラシ回転速度：0-1480 r/min（VFDで可変）
プラネタリ回転速度：10-50 r/min（VFDで可変）
総電力：23 kW
機械質量：4500 kg
機械寸法：4950 x 1450 x 2150 mm

仕様 / 技術データ

• 型式：SD300-2WJS+2D
• 最大加工幅：300 mm
• 加工厚さ範囲：1 - 200 mm
• ディスクブラシ寸法：φ165 mm
• コンベアテーブル高さ（固定）：940 mm
• コンベア送り速度：0.5 - 5 m/min（VFDで可変）
• ワイド研磨ベルト寸法：1900 x 300 mm
• プラネタリーディスクブラシ回転速度：0 - 1480 r/min（VFDで可変）
• プラネタリ回転速度：10 - 50 r/min（VFDで可変）
• 総電力：23 kW
• 機械質量：4500 kg
• 機械寸法：4950 x 1450 x 2150 mm
• 4つの作業ステーション（2つのワイド研磨ベルト + 2つのプラネタリーディスクブラシ）各ステーション個別のモータ駆動昇降
• 水溶性切削液を用いたウェット処理および切削液自動ろ過ユニット
• 鉄系部品向けの標準磁性コンベアテーブル
• 自動研磨材補正のプログラム機能
