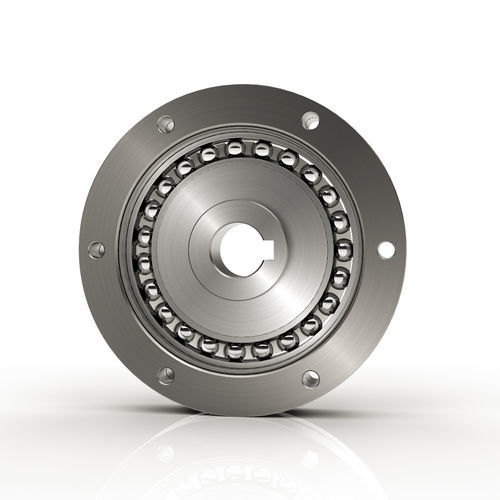

波動歯車減速機 FB-2同軸中実軸1 - 5 Nm
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 波動
- 軸方向
- 同軸
- 軸構成
- 中実軸
- トルク
- 1 - 5 Nm, 20 - 50 Nm, 10 - 20 Nm, 5 - 10 Nm, 50 - 100 Nm, 100 - 200 Nm, 200 - 500 Nm, 500 - 1000 Nm
- 構造の特徴
- コンパクト
- 応用
- 自動装置用, ロボット工学用, 医療用途, 軸
- その他の特徴
- メカニカルトランスミッション
- 回転速度
1,700 rpm, 2,000 rpm, 2,300 rpm, 2,500 rpm
(10,681.415 rad.min-1, 12,566.3706 rad.min-1, 14,451.3262 rad.min-1, 15,707.9633 rad.min-1)- 縮小率
最大: 160 unit
最少: 50 unit
詳細
設計者にハイレシオのインライン機械式パワートランスミッションを非常にコンパクトな構成で提供します。パンケーキコンポーネントセットは、従来の歯車装置よりも使いやすい。必要なのは、入力軸と出力軸の適切なベアリングサポートと、円形スプラインの回転に対する固定手段だけです。
フラット形状タイプ
高い位置決め精度と回転精度
軸方向の幅が小さい
お客様提供のアセンブリに容易に適合
仕組み
FBコンポーネントセットは4つの要素で構成されています：
ウェーブ・ジェネレーター、楕円ベアリング・アセンブリ
フレックススプライン：外歯付き非剛性リング
円形スプライン、剛性内歯車
ダイナミックスプライン、剛性内歯車
---
