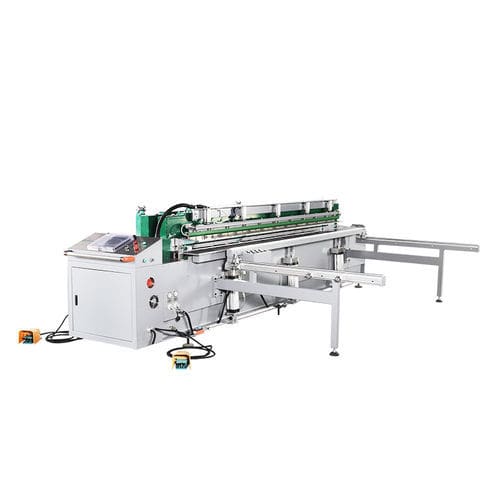

電動式折り曲げ機 SWT-PZ1500

PVCプロファイル用プラスチックプロファイル用板金用

概要
本機は熱可塑性シート（PE、PP、PVC、PVDF、PC、ABS、アクリル）の加工向けに設計された溶接・曲げ機です。水平円周溶接、フラット溶接、ローラー曲げ、およびシート単位での0°～95°の曲げに対応します。タンク、ダクト、構造部材の製作に適した一体型ソリューションです。

MM-Tech SWT-PZ1500
MM-Tech SWT-PZ1500は、最大1500 mmの加工幅に対応する高精度で再現性の高い熱可塑性パネル加工機です。フラット溶接、5°–95°のシート曲げ、ローラー曲げを一台に統合。MITSUBISHI / SIEMENSのPLCによる制御、デジタル温度制御と10" WEINVIEW表示を備えています。圧力制御はSMC電動比例弁、加熱プレートはDuPontのテフロン被覆、位置決めは多点制御の空圧クランプを採用しています。

特徴

• DVS2207溶接規格に準拠
• CNC制御の自動溶接システム
• ヒンジ接合溶接による高精度なジョイント
• コンベアモーター用ワイヤレスリモコン
• ローラー曲げ用の全自動クランプ
• 空圧ロッククランプ（多点リフティング制御）
• デュアルデジタル温度表示
• 高精度なシート位置決め、安定した再現性のある加熱・平準化
• Festo、Siemens、Schneider Electric製コンポーネント採用
• オプション：ロッカーアーム装置 / コラム装置
• 溶接可能厚さ範囲：2–15 mm

主な仕様（概要）
溶接可能材料: PE、PP、PVC、PVDF、PC、ABS、アクリル二重壁シート
最大加工幅: 1500 mm
溶接／曲げ厚さ: 2–15 mm
曲げ範囲: 0°–95°（5°–95°およびローラー曲げに対応）
最小シリンダー径: 280 mm
圧力設定方法: デジタル（SMC電動比例弁）
消費電力: 8 kW
電源: AC 380V 1P 50/60Hz
圧縮空気: 6–8 kg/cm²
シリンダーモーター: 2.2 kW
シートロッククランプ: 空圧式
溶接方式: CNC
表示: 10" WEINVIEW
制御盤: SIEMENS / MITSUBISHI PLC
定格電流（フル負荷）: 14 A
電源ケーブル寸法: 4 × 2.5 mm²

用途

• タンク・容器
• ダクト・換気部材
• 耐薬品ライニング・スクラバー
• めっき浴・処理槽
• 水産養殖・水処理設備

仕様 / 技術データ

• 型式: SWT-PZ1500
• ブランド: MM-Tech
• 最大加工幅: 1500 mm
• 対応材料: PE、PP、PVC、PVDF、PC、ABS、アクリル二重壁シート
• 溶接・曲げ厚さ: 2–15 mm
• 曲げ: 0°–95°（シート単位）およびローラー曲げ
• 制御: CNC溶接システム（SIEMENS / MITSUBISHI PLC、WEINVIEW 10" タッチスクリーン）
• 圧力制御: デジタル、SMC電動比例弁
• 加熱プレート: DuPont テフロンコーティング
• 規格: DVS2207準拠
