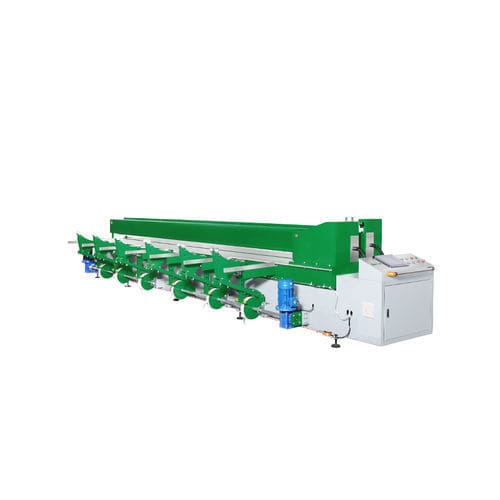

ホットプレート溶接機 SWT-PH5000

自動熱可塑性プラスチック板用貯蔵タンク用

概要
MM-Tech SWT-PH5000は、PE、PP、PVC、PVDF、PC、ABS、アクリル（二重壁）などの熱可塑性シート向けの溶接機です。水平円周溶接のほか、要望に応じて90°の垂直接合にも対応します。CNC制御、自動巻き取り機能、高精度のシート位置決めを備え、最大溶接幅5000mmの幅広パネルで再現性の高い溶接品質を実現します。

主な機能

• 溶接規格 DVS2207 準拠
• インテリジェント制御を備えた自動CNC溶接システム
• ヒンジ／接続部の溶接による接合精度向上
• ベルトモーター用ワイヤレスリモコン
• ロール作業用の全自動クランプ
• 空気式ロッククランプ
• 安定した温度制御のためのデュアルデジタルサーモスタット
• 高精度なシート位置決め、再現性のある加熱・平坦化
• 多点制御のクランプ昇降
• Teflon（DuPont）コートの加熱プレート
• 90°接合用のオプション：ロッカーアームまたはコラム装置
• SIEMENS / MITSUBISHI PLC、10インチ WEINVIEW タッチディスプレイ搭載

技術仕様

• 溶接可能材料：PE、PP、PVC、PVDF、PC、ABS、二重壁アクリル
• 最大作業/溶接長さ：5000 mm
• 溶接可能厚さ：固体シート 3–50 mm；中空シート 最大80 mm
• 最小円筒直径：550 mm
• 圧力設定：デジタル；圧力制御：SMC 電動比例弁
• 電源：AC 380V 3P 50/60Hz — 消費電力：12 kW
• 加熱板出力：3P / 9 kW
• ローリングベルトモーター出力：3 kW
• 圧縮空気：6–8 kg/cm²
• 定格電流：20 A — 電源ケーブル：4×4 mm²
• 制御・表示：CNC、SIEMENS / MITSUBISHI PLC、WEINVIEW 10"

用途

• 浄水処理システムおよびタンク
• 廃ガス処理塔、スクラバー、換気システム
• プールおよび養殖タンク
• 消防車用水タンクおよびめっき用槽

規格・構成部品

• 規格：DVS2207 準拠
• 主要構成部品：Mitsubishi、Siemens、Festo、SMC、Schneider Electric
