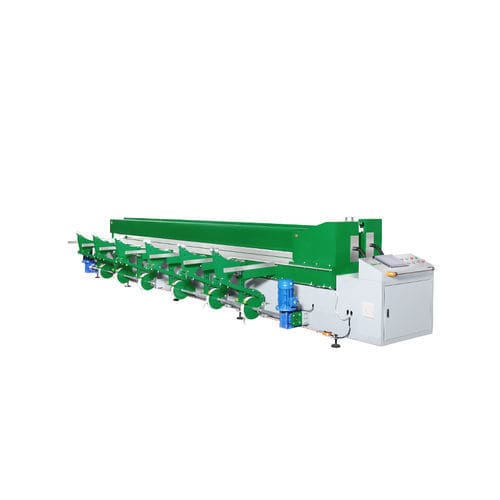

両端繋ぎ溶接機 SWT-PH6000

自動プラスチック産業用熱可塑性プラスチック板用

概要
本機はPE、PP、PVC、PVDF、PC、ABS、アクリルなどの熱可塑性シートの突合せ溶接用に設計されています。水平の円周溶接に対応し、要求により90°の垂直接合装置を装着可能です。

製品概要
SWT-PH6000は最大加工幅6000 mmをサポートし、溶接可能厚さは実板で3 mm～50 mm、空心板で最大80 mmです。CNC制御、デジタル圧力調整、堅牢なフレーム上の多点空気締め具を備え、化学、環境、めっき用途での安定した稼働を想定した構成です。主要コンポーネントは国際的なサプライヤーから調達されています。

用途

• 水処理システム
• 水槽・貯槽
• 廃ガス処理塔
• 換気システム
• プール
• スクラバー
• めっき槽
• 消防車用貯水タンク
• 養殖用タンク

製品の特長

• DVS2207 溶接基準に準拠
• CNC制御の自動溶接システム
• ヒンジ接続溶接による位置合わせ精度向上
• 搬送ベルト用モーターの無線リモコン
• 全自動巻取り用クランプ
• 空圧ロッククランプと多点リフト制御
• デュアルデジタル表示のサーモスタット
• 加熱板はDupont製テフロンコート
• 主要部品: Festo、Siemens、Schneider Electric
• SIEMENS / MITSUBISHI PLC、10インチ WEINVIEW タッチスクリーン

技術仕様

• 型式: SWT-PH6000
• 溶接可能材料: PE、PP、PVC、PVDF、PC、ABS、アクリル二重壁板
• 最大作業幅: 6000 mm
• 溶接可能厚さ: 実板 3–50 mm、空心板 最大 80 mm
• 最小シリンダ直径: 600 mm
• 圧力設定: デジタル、圧力制御: SMC 電気比例弁
• 電源: AC 380V 3P 50/60Hz、消費電力: 14 kW
• 加熱板出力: 11 kW (3P)
• 搬送ベルトモーター: 3 kW
• 圧縮空気: 6–8 kg/cm²
• 表示: 10インチ WEINVIEW、制御: SIEMENS / MITSUBISHI PLC
• 定格電流: 23 A、電源ケーブルサイズ: 4 × 4 mm²
