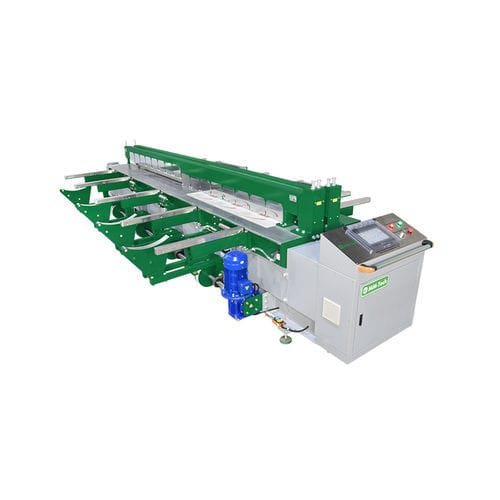

両端繋ぎ溶接機 SWT-PH1500

ホットプレートPLC制御ポリ塩化ビニル用

製品概要
MM-Tech SWT-PH1500 は、熱可塑性シート（PE、PP、PVC、PVDF、PC、ABS、アクリル二重壁板）の精密な端面溶接（バット溶接）用に設計されたシステムです。水平の環状溶接に対応し、要望により90°垂直継手用に構成可能です。溶接可能厚さは2〜15 mm、最大作業長は1500 mmで、タンク、配管、換気部品、浄水処理や薬品貯蔵などの産業用途に適しています。

用途

• 養殖用タンク
• 消防車用水タンク
• めっき槽・化学薬品槽
• スクラバー・排ガス処理塔
• スイミングプール
• 換気システム・ダクト
• 水容器・貯水タンク
• 水処理システムの構成部品

主な特徴

• 溶接規格 DVS2207 準拠
• PLC 制御の自動 CNC 溶接システム、10インチ タッチスクリーン搭載
• 位置合わせ精度を高めるヒンジ接続方式
• ベルトモーター用ワイヤレスリモコン
• オプションの自動巻取り/クランプ機構および空気圧ロッキングクランプ
• デュアルデジタル表示のサーモスタット、DuPont テフロン被覆加熱板
• 高精度シート位置決めにより安定で再現性のある加熱と直線溶接を実現
• 多点制御のクランプ昇降機構、SMC 電動比例弁による圧力制御
• 主要コンポーネント: Festo、Siemens、Schneider Electric

データシート
溶接可能材料: PE、PP、PVC、PVDF、PC、ABS、アクリル二重壁板
最大作業長: 1500 mm
溶接可能厚さ: 2〜15 mm
最小シリンダ直径: 280 mm
圧力設定: デジタル
圧力コントローラ: SMC 電動比例弁
消費電力: 3 kW
電源: AC 230V 1P 50/60Hz
圧縮空気: 6〜8 kg/cm²
シート固定クランプ: 空気圧式
溶接システム: CNC
表示: WEINVIEW 10" タッチスクリーン
ハードウェア制御: SIEMENS / MITSUBISHI PLC
全負荷電流: 14 A
加熱板出力: 1P / 3 kW
電源ケーブル寸法: 2×2.5 mm²

仕様・オプション

• モデル: SWT-PH1500
• オプション: ロッカーアーム／コラム装置、90°垂直継手用治具
• オプション: 自動シート巻取り／給送システム
• 想定用途: 浄水処理、薬品貯蔵、空調（HVAC）、インフラ設備
