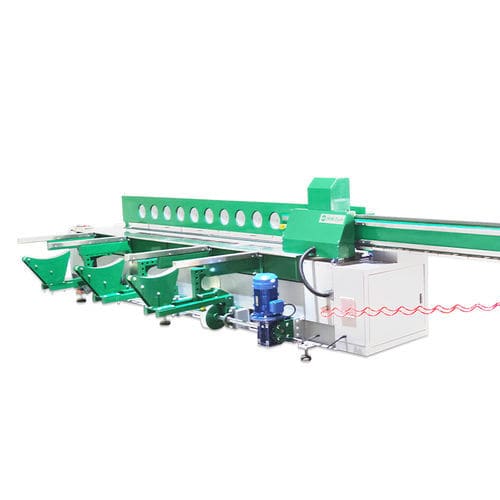

両端繋ぎ溶接機 SWT-PH3000

PLC制御床置型ポリ塩化ビニル用

製品概要
MM-Tech SWT-PH3000 は熱可塑性シート用のCNC突合せ溶接機です。水平の円形溶接に対応し、オプションでシートの90°垂直接合にも対応できます。溶接可能材料：PE、PP、PVC、PVDF、PC、ABS、アクリル二重壁シート等。

説明
SWT-PH3000 は大判シートの安定した反復溶接を目的とした産業用途向けの機械です。SIEMENS / MITSUBISHI のPLCと10インチWEINVIEWタッチディスプレイ、SMC 電動比例弁によるデジタル圧力設定、デュポンのテフロンコーティング加熱板を採用しています。自動巻取り装置、空圧ロッククランプ、巻取りベルトモーター用のワイヤレスリモコンなどを備え、連続溶接作業を支援します。

用途

• 水処理システムおよびタンク
• 大型貯水容器・貯槽
• スイミングプール
• 換気・排ガス処理塔
• スクラバーおよびめっき槽
• 消防車用給水タンク
• 養殖タンク

技術仕様（ページデータ）

• 溶接可能材料：PE、PP、PVC、PVDF、PC、ABS、アクリル二重壁シート
• 最大作業長さ（mm）：3000 mm
• 溶接可能厚さ（mm）：実板 3–50 mm（一部に3–40 mmの記載あり）；中空板 最大80 mm
• 最小シリンダー径（mm）：350 mm
• 圧力設定方式：デジタル
• 圧力制御：SMC 電動比例弁
• 消費電力（kW）：9 kW（加熱板 3P / 6 kW；巻取りベルトモーター 3 kW）
• 電源：AC 380V 3P 50/60Hz
• 圧縮空気：6–8 kg/cm²
• 制御：CNC、SIEMENS / MITSUBISHI PLC、WEINVIEW 10" ディスプレイ

製品の特徴

• DVS2207 溶接規格に準拠
• 自動 CNC 溶接システム
• ヒンジ接合溶接による高精度な位置合わせ
• 巻取りベルト用ワイヤレスリモコン
• 巻取り用フルオートクランプ
• 空圧ロッククランプおよび多点クランプ昇降
• デュアルデジタル表示のサーモスタット
• 高精度なシート位置決め、安定した加熱と直線溶接
• 加熱板はDupont のテフロンコーティング
• Festo、Siemens、Schneider Electric 製コンポーネントを使用
• オプション：90°角度装置、ロッカーアーム／コラム装置
