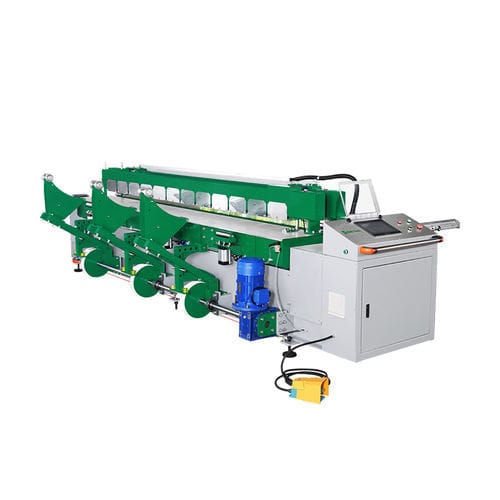

電動式折り曲げ機 SWT-PZ4000

形材板金用CNC

Overview
本溶接・曲げ機はHDPE/PE、PP、PVC、PVDF、PC、ABS、アクリルなどの熱可塑性シートの加工用に設計されています。シートの水平円周溶接と単一シートの0°〜95°の曲げが可能で、デジタル温度制御、サーボ駆動、CNC 溶接制御を備え、大型プラスチック容器、タンク、配管部品の製作に適しています。

Applications

• 水処理システム
• 水タンク・貯槽
• 工業用化学タンク・スクラバー
• 換気システム
• プール
• めっき槽・プロセスタンク
• 消防車用水タンク
• 養殖用タンク

Key product features

• 水平円周溶接および単一シート曲げ（0°–95°）
• デュアル表示のデジタル温度調節
• 自動CNC溶接制御、SIEMENS/MITSUBISHI PLC、10" WEINVIEW HMI
• 均一な加熱と精密な曲げを実現するサーボ駆動機構
• エア式ロッククランプおよび自動巻取りクランプ
• 圧力制御用SMC電動比例弁
• Dupont製テフロン被覆加熱板
• ベルトモーター用リモコン、オプションの揺動アーム／コラム装置
• 主要構成部品：Festo、Siemens、Schneider Electric

Technical specifications

• 型式：SWT-PZ4000
• 溶接可能材料：HDPE/PE、PP、PVC、PVDF、PC、ABS、アクリル（中空・二重壁含む）
• 最大加工長/幅：4000 mm
• 溶接厚さ：実体シート 3–50 mm；中空／二重壁 最大 80 mm
• 曲げ範囲：0°–95°（単一シート）；曲げ厚さ 3–25 mm
• 最小シリンダー径：500 mm
• 電源：AC 380V 3P 50/60Hz；消費電力：21 kW；定格電流：41.5 A
• シリンダーモーター：4.4 kW；電源ケーブルサイズ：4 × 6 mm²
• 圧縮空気：6–8 kg/cm²
• 圧力制御：SMC 電動比例弁
• クランプ：エア式シートロッククランプ
• 溶接システム：CNC；PLC：SIEMENS / MITSUBISHI；表示：WEINVIEW 10"
