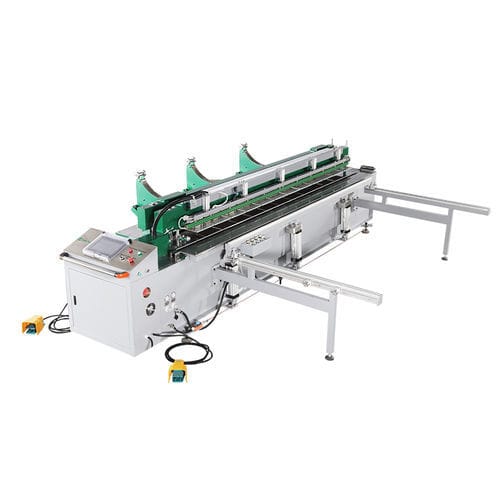

空気圧式折り曲げ機 SWT-PZ6000

PVCプロファイル用プラスチックプロファイル用横型

概要
SWT-PZ6000は、熱可塑性シート（PE、PP、PVC、PVDF、PC、ABS、二重壁アクリル）向けのCNC式プラスチックシート溶接・曲げ機です。最大作業幅6000 mmで、水平円周溶接および単枚の曲げ（0〜95°）に対応します。デジタル温度制御、サーボ駆動、CNC制御により均一な加熱と再現性のある溶接・曲げ品質を実現し、大型容器や工業用プラスチック配管の製造に適しています。

用途

• 水処理システム
• 水槽・容器
• 排ガス処理塔
• 換気システム
• スイミングプール
• スクラバー
• めっき槽・化学処理タンク
• 消防車用水槽
• 養殖タンク

主な特長

• 溶接規格 DVS2207 に準拠
• CNC自動溶接システム
• ヒンジ接続溶接による高精度化
• ベルトモーター用ワイヤレスリモコン
• 全自動巻取り用クランプ
• 空気圧式ロッククランプ
• デュアルデジタル表示サーモスタット
• 主要コンポーネント：Festo、Siemens、Schneider Electric
• 高精度シート位置決め、安定で再現性のある加熱および直線溶接
• 多点制御クランプリフティング
• テフロン（Dupont）コーティング加熱板
• オプション：ロッカーアーム／コラム装置、自動シート巻取り機
• Siemens／Mitsubishi PLC、10インチ WEINVIEW タッチスクリーン
• 溶接可能厚さ：硬質シート 3–50 mm、空洞シート 最大80 mm、曲げ厚さ 3–25 mm

技術仕様

• 溶接可能材料：PE、PP、PVC、PVDF、PC、ABS、二重壁アクリル
• 最大作業長さ：6000 mm
• 溶接可能厚さ：硬質 3–50 mm、空洞 最大80 mm
• 曲げ範囲／厚さ：0–95°、3–25 mm
• 最小シリンダー径：600 mm
• 圧力設定：デジタル；圧力制御：SMC 電動比例弁
• 消費電力：28 kW；電源：AC 380V 3P 50/60Hz；定格電流：59 A；電源ケーブル：4×10 mm²
• 圧縮空気：6–8 kg/cm²
• シリンダーモーター：4.4 kW
• シートロッククランプ：空気圧式
• 溶接システム：CNC
• 表示／制御：10インチ WEINVIEW；Siemens/Mitsubishi PLC

型番

• 型番：SWT-PZ6000
• 最大作業幅：6000 mm
