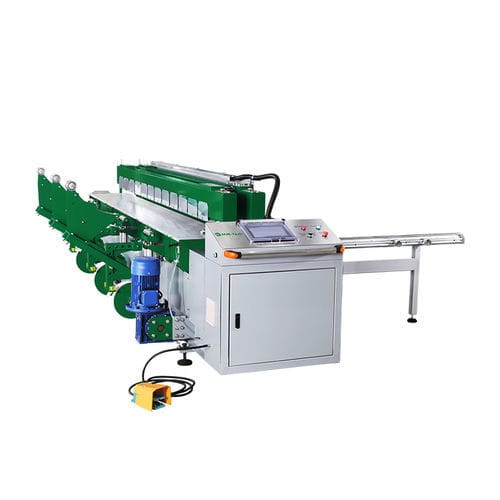

ホットプレート溶接機 SWT-PZ3000

シーム自動プラスチック産業用

概要
本機は、PE、PP、PVC、PVDF、PC、ABS、およびアクリル二重壁パネルなどの熱可塑性シートの溶接および曲げ用に設計されています。水平円周溶接と単一シートの0°〜95°の曲げ加工が可能です。MM-Tech SWT-PZ3000は、最大処理幅3000 mmまでのシートに対応する統合型CNC溶接・曲げシステムで、めっき槽、ダクト、その他中型プラスチック構造物の製造に適しています。

技術表

• 溶接可能材料：PE、PP、PVC、PVDF、PC、ABS、アクリル二重壁パネル
• 最大処理長さ（mm）：3000
• 溶接可能厚さ（mm）：厚板 3–50、空洞/二重壁 最大80
• 曲げ厚さ（mm）：3–25
• 最小シリンダー径（mm）：350
• 圧力設定方式：デジタル
• 圧力コントローラー：SMC 電動比例弁
• 消費電力（kW）：17
• 電源：AC 380V 3P 50/60Hz
• 圧縮空気接続：6–8 kg/cm²
• シリンダーモーター：4.4 kW
• シートロッククランプ：空気式（エア）
• 溶接システム：CNC
• ディスプレイ：WEINVIEW 10"
• ハードウェア制御：SIEMENS / MITSUBISHI PLC
• 定格全負荷電流（A）：33.5
• 電源ケーブルサイズ：4 × 6 mm²

製品の特徴

• 溶接規格 DVS2207 に準拠
• 再現性の高い接合を実現する自動CNC溶接システム
• ヒンジ接合溶接による高精度化
• ベルトモーター用無線リモコン（オプション）
• 巻取り／ラミネーション用の全自動クランプ
• 多点制御のエアロッククランプ
• デュアルデジタル表示のサーモスタットと安定した加熱プレート（Dupont製テフロン被覆）
• 高精度なシート位置決めにより安定した加熱と直線溶接を実現
• Festo、Siemens、Schneider Electricなどの高品質コンポーネントを採用
• オプション：ロッカアームまたはコラム装置

技術仕様

• 型式：SWT-PZ3000
• 最大処理幅：3000 mm
• 対応材料：PE、PP、PVC、PVDF、PC、ABS、アクリル二重壁パネル
• 溶接可能厚さ：厚板 3–50 mm、空洞/二重壁 最大80 mm
• 曲げ範囲：0°–95°、曲げ厚さ 3–25 mm
• 最小シリンダー径：350 mm
• 制御：SIEMENS / MITSUBISHI PLC と WEINVIEW 10" HMI を備えた CNC
• 圧力制御：デジタル、SMC 電動比例弁
• 電源：AC 380V 3P 50/60Hz、消費電力 17 kW、定格電流 33.5 A、ケーブル 4×6 mm²
• シリンダーモーター：4.4 kW
• 必要圧縮空気：6–8 kg/cm²
