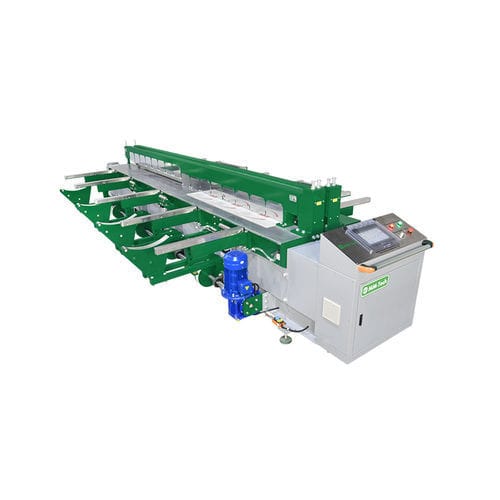

両端繋ぎ溶接機 SWT-PH2000

PLC制御卓上型貯蔵タンク用

概要
本突合せ（バット）溶接機は熱可塑性シート（PE、PP、PVC、PVDF、PC、ABS、アクリル）の溶接向けに設計されています。水平の円周溶接に対応し、オプションで90°の垂直接合をサポートします。SWT-PH2000は板厚3〜25mm、最大溶接長2000mmに対応し、タンク、ダクト、浄水設備などの工業用途を想定しています。加熱プレートは±5°Cの精度で制御され、CNC制御により再現性のある溶接を実現します。

主な能力

• 溶接可能材料：PE、PP、PVC、PVDF、PC、ABS、アクリル（中空二重壁シート含む）
• 溶接可能板厚：3〜25 mm
• 最大溶接長：2000 mm
• 水平円周溶接に対応；90°垂直接合はオプション
• CNC自動溶接システムと加熱プレートの高精度制御（±5°C）
• テフロン被覆加熱プレート、空圧ロッククランプ、自動巻取りクランプ
• 10インチタッチ画面PLC制御、ベルトモータ用ワイヤレスリモコン搭載

用途

• 浄水処理システム
• 水槽・貯水タンク
• 化学薬品貯槽
• 換気ダクト・スクラバー
• めっき槽
• プール
• 消防車用給水タンク
• 養殖設備

製品の特徴

• DVS 2207 溶接規格に準拠
• 再現性の高い自動CNC溶接システム
• ヒンジ／角度溶接で接合精度を向上
• 空圧クランプと多点制御によるクランプ昇降
• 高精度なシート位置決めと安定した加熱
• 主要コンポーネントは Festo、Siemens、Schneider Electric を採用
• 角度接合用のロッカーアームまたはカラム装置がオプション

技術表（主要値）
溶接可能材料：PE、PP、PVC、PVDF、PC、ABS、アクリル二重壁シート
最大作業／溶接長：2000 mm
溶接可能板厚：3〜25 mm
最小シリンダー径：350 mm
圧力設定：デジタル（SMC 電動比例弁）
消費電力：6.5 kW（加熱プレート 3.5 kW）
電源：AC 230V 1P 50/60Hz
圧縮空気：6〜8 kg/cm²
ローリングベルトモータ：3 kW
クランプ：空圧ロッククランプ、自動巻取りクランプ
溶接システム：CNC；表示：WEINVIEW 10"；PLC：SIEMENS / MITSUBISHI
定格電流：22 A
加熱プレートコーティング：テフロン（Dupont）

仕様

• 型式：SWT-PH2000
• 溶接可能材料：PE、PP、PVC、PVDF、PC、ABS、アクリル
• 溶接可能板厚：3〜25 mm
• 最大溶接長：2000 mm
• 最小シリンダー径：350 mm
• 圧力制御：デジタル（SMC 比例弁）
• 溶接制御：CNC（Siemens/Mitsubishi PLC、WEINVIEW 10" タッチ画面）
• 電力：6.5 kW（加熱プレート 3.5 kW）
• 電源：AC 230V 1P 50/60Hz；定格電流 22 A
• 圧縮空気：6〜8 kg/cm²
• ローリングベルト駆動：3 kW；電源ケーブル：4 × 4 mm²
• 規格：DVS 2207 準拠
