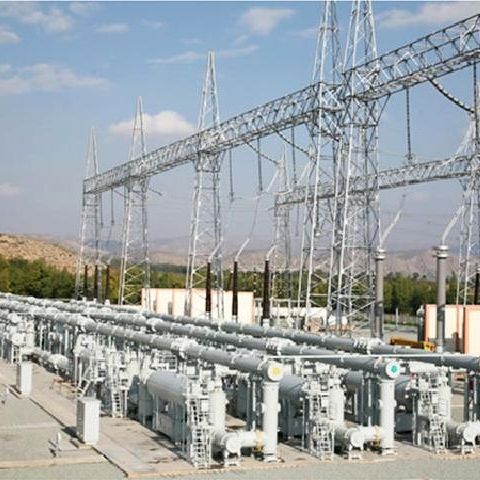

SF6ガス絶縁開閉装置 ZF27-800

高電圧産業用電気回路網用

ZF27-800(L)ガス絶縁金属密閉型開閉装置は、当社の製品ラインナップの拡充、国内の750kV送電網建設のニーズへの対応、および中国北西部における750kV送電プロジェクトを視野に入れて、当社が独自に開発した800kV級のGIS製品です。 本製品は独自の知的財産権を有しており、800kV GISにおける国内の空白を埋めるものです。主な構成部品には、遮断器、変流器、隔離開閉器、接地開閉器、主母線、入出力ブッシング、および組立制御盤が含まれており、ユーザーの要件に応じてさまざまな配線方式に合わせて組み合わせることができます。 本製品の遮断器はデュアル・ディスコネクト構造を採用しており、高出力の油圧作動機構によって開閉および自動再閉路が行われます。本製品は高い絶縁レベルを有し、国家および業界規格のハイエンド要件を満たしています。また、強力な電流容量を備え、定格電流は最大6000Aに達します。 遮断器のアーク室はデュアルカット設計を採用しており、優れた開閉性能を発揮します。短時間耐電流は63kA、定格短絡遮断電流下での累積遮断回数は16回、直流成分減衰時定数は120msです； 本装置は信頼性が高く、寿命は最大10,000サイクルです。
