SF6ガス絶縁遮断器 LW10B

SF6（六フッ化硫黄）分離スプリング式アクチュエータ付自動

製品名

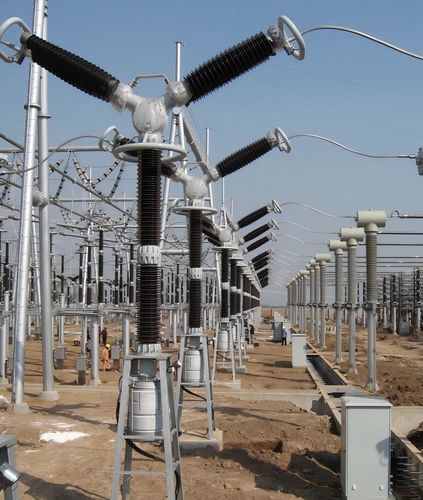

LW10B-363型 磁器柱式遮断器

分類
高圧機器 - 遮断器

製品概要
LW10B-363型遮断器は絶縁および消弧媒質としてSF6ガスを使用します。消弧室は単圧・可変開距型です。定格電流および故障電流の投入・遮断、回線の切替、送電線の制御・保護を目的としています。本遮断器は、開閉および自動再投入を行うためのばね蓄エネルギー式油圧操作機構を備え、信頼性の高い開閉制御を実現します。

主な特長

• 絶縁および消弧媒質：SF6ガス
• 消弧室形式：単圧・可変開距型
• 用途：定格電流・故障電流の投入・遮断、回線切替による送電線の制御・保護
• 操作機構：ばね蓄エネルギー式油圧操作機構（開閉および自動再投入）
• 遮断能力：63 kA
• 累積短絡遮断回数：20回
• 相選択開閉制御に対応
• 機械寿命：5000回

仕様 / 技術データ

• 絶縁および消弧媒質：SF6ガス
• 消弧室：単圧・可変開距型
• 遮断能力：63 kA
• 累積短絡遮断回数：20回
• 相選択開閉制御：対応
• 機械寿命：5000回
• 操作機構：ばね蓄エネルギー式油圧操作機構（自動再投入に対応）
