一次開閉装置 ZF12B

高電圧ガス絶縁コンパクト

製品概要

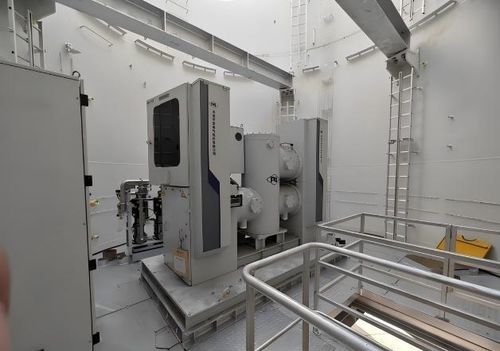

新開発の72.5 kVガス絶縁開閉装置（GIS）ZF12Bは、洋上風力、フレキシブルHVDC送電および洋上コンバータステーション向けに設計されています。定格電流は1250 A / 2000 A / 3150 A / 4000 Aの選択が可能で、風車塔内および洋上の集電・換流プラットフォームへの設置に対応し、発電から集電までの柔軟なソリューションを提供します。風車底架と基礎の間に6点の耐腐食メタルラバー制振装置を配置し、基礎鋼梁のたわみ変形や振動を効果的に吸収します。外装、接続部品、露出金属はC4-Hの防食等級を満たし、機器は30年以上の安全かつ信頼性のある運転を想定して設計されています。

主な特長

• 保守性：本体は風車塔内への出入りが可能；プラグイン式標準F型ブッシュにより、周辺構造を大きく分解せずにF型ブッシュを交換でき、施工・保守期間を短縮。
• 占有面積が小さい：外形寸法 L×W×H：2600×900×2000 mm — 同等品の中で最小級・最軽量で、陸上および遠洋の洋上風力の塔内設置に適合。
• 電気定格：プラットフォーム定格電流 2000 A / 3150 A；母線定格 4000 A；短時間耐受電流 40 kA；ピーク耐受電流 100 kA。
• コンパクト設計：高さ2.5 m未満、最小中心距離0.7 mで、プラントの占有面積と重量を低減。
• 沈下対策：長尺換流プラットフォームの沈下課題に対処する複数のフレキシブル接続構造の組合せ；任意の2支持点間の沈下は支間長の0.3%の技術要件を満たす。
• 海洋環境対応：プラットフォームはC5-Mに対応可能；外装・露出金属はC4-H；耐震等級AG5；高湿度（相対湿度100%）環境での運転に対応。

分類
高圧分野 - 組合せ開閉装置（コンバインド機器）

使用シーン
洋上風力、フレキシブル直流送電（HVDC）プロジェクト、洋上換流所および風車塔内の電力集電用途に適しています。

特性 / 仕様

• 型番：ZF12B（市販型式表示参照）
• 定格電圧：72.5 kV
• 定格電流（選択）：1250 A / 2000 A / 3150 A / 4000 A
• プラットフォーム定格電流：2000 A / 3150 A
• 母線定格電流：4000 A
• 短時間耐受電流（Ik）：40 kA
• ピーク耐受電流（Ipk）：100 kA
• 外形寸法（L×W×H）：2600 × 900 × 2000 mm
• 最大高さ：2.5 m未満
• 最小中心距離：0.7 m
• 防食等級：外装および露出金属はC4-Hに適合（プラットフォームは海上用途でC5-M対応可）
• 耐震等級：AG5
• 制振構造：風車底架と基礎の間に6点のメタルラバー制振装置を採用
• 適用湿度：相対湿度100%の環境での運転が可能
• 設計寿命／信頼性：外装、接続部品、露出金属は30年以上の安全かつ信頼性のある運転を見込んだ仕様
