ガス絶縁変電所 GXL5

配電用モジュール式

概要

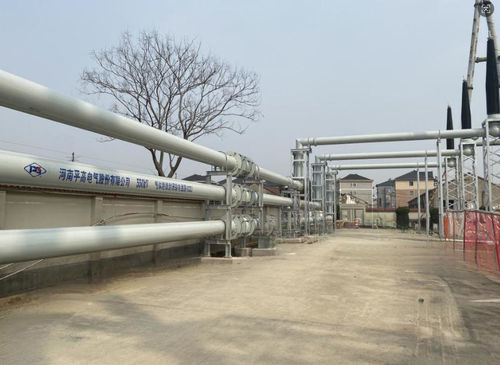

GXL5シリーズ 40.5～1100 kV 交流 GIL（気体絶縁金属封閉送電線）は、すべての導電部および絶縁部をSF6ガスで満たした接地金属ハウジング内に封入した構造です。標準化されたGILソリューションとして国内知財を有し、複雑な地形や大容量電力輸送向けに設計されています。モジュール化生産により製造・輸送・据付が容易です。

主要構成部品

• 直線ユニット
• 角度ユニット
• 補償ユニット
• 支持・固定システム

主な技術的特徴と構造上の革新

• 絶縁媒体にSF6ガスを使用し、すべての部品を接地ハウジング内に封入
• ガス‑固体界面の接線方向電界および金属嵌合部の表面電界を低減するダンベル型三支柱絶縁子を採用
• 高/低電位組合せ式微粒子抑制構造により微粒子制御を強化
• 挿接式電気接続と外側シールドカバーで接点摩耗により発生する金属片を回収
• GILの標準化生産とモジュール式組立により製造・輸送・据付を簡素化

性能と利点

• 大容量輸送、低損失、低メンテナンス
• 定格電流 最大8000 A
• 高い絶縁レベルと長期安定運転
• 高地、急峻な地形、高い地震動、無人地帯、保護区などの複雑環境に対応

典型的な適用例

• 超高圧・特高圧送電プロジェクト
• 原子力、火力、揚水蓄電所からの大容量送出
• 都市更新、統合管路工事、困難地形や保護区を横断する送電線

仕様 / 技術仕様

• シリーズ：GXL5
• 電圧範囲：40.5～1100 kV
• 製品タイプ：交流 GIL（気体絶縁金属封閉送電線）
• 絶縁媒体：SF6ガス
• 構造：部品を接地ハウジングに封入、モジュール式組立
• 主要部品：直線ユニット、角度ユニット、補償ユニット、支持系
• 定格電流：最大8000 A
• 絶縁技術：ダンベル型三支柱絶縁子／高低電位組合せ式微粒子抑制
• 電気接続：挿接構造＋外側シールドカバー
• 製造：標準化生産とモジュール式組立で輸送・据付を容易化
• 品質目標：無放電、無漏気、一回での投入成功、長期安定運転
• 適用環境：高地、急峻地、強震地域、無人地帯、保護区等
