ガス絶縁変電所 GXH5

配電用高電圧変圧器用コンパクト

製品概要

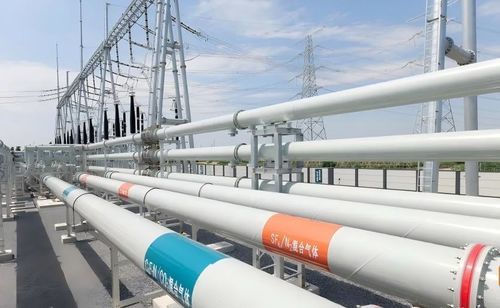

平高电气は、252 kV、550 kV、1100 kV 定格のGXH5シリーズ環境対応交流ガス絶縁線路（GIL）を提供します。ガス方式は SF6/N2 混合ガスおよび C4F7N/CO2 混合ガスを採用しています。C4F7N/CO2 は SF6 を完全に代替でき、地球温暖化係数（GWP）を約97.5%低減します。SF6/N2 方式は SF6 使用量を約60.5%削減し、-40°C 環境での運転も可能です。環境対応 GIL は従来の SF6 GIL と同等の構造寸法、技術成熟度、コンパクト性を保持し、部品の共通化と高い互換性により既存変電所の改造・拡張を容易にします。

適用分類
高圧用途 - GIL

特長 / 技術仕様

• 定格電圧等級：252 kV、550 kV、1100 kV
• ガス方式：SF6/N2 混合ガス；C4F7N/CO2 混合ガス（SF6 の完全代替を実現）
• 環境性能：C4F7N/CO2 は従来の SF6 GIL と比較して GWP を約97.5%低減
• SF6 削減：SF6/N2 混合ガスにより SF6 使用量を約60.5%削減
• 低温適応性：SF6/N2 方式は -40°C の低温環境での運転に対応
• 互換性：構造寸法・部品の共通性は従来の SF6 GIL と一致し、絶縁媒体の交換だけで改造が可能
• 実績：550 kV C4F7N/CO2 GIL は 2025 年に安庆 500 kV 荣升 変電所で運転開始（国内外で初の正式運転 550 kV 環境型 GIL）
• 絶縁性能：気圧増幅が限定的でも純粋な SF6 型 GIL と同等の絶縁強度を達成可能
• 規格・合意：技術パラメータは国標および State Grid（国网）の高度な技術プロトコルに適合
