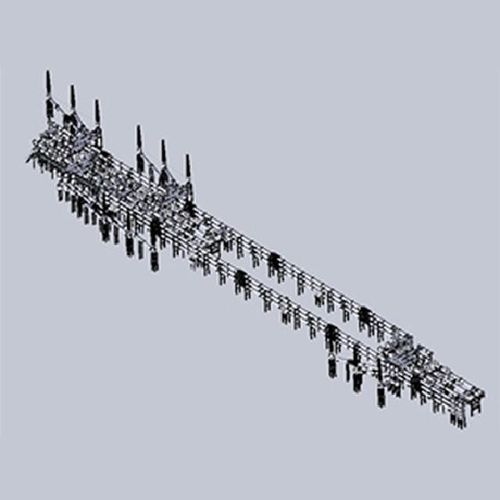

SF6ガス絶縁開閉装置 ZF27-550

高電圧電気回路網用

ZF27-550(L)ガス絶縁金属密閉型開閉装置は、当社が独自に開発した新世代の550kV GISであり、その製品技術パラメータは国際的に最先端の水準に達しています。500kV電力系統において、系統制御、計測、および保護を実現するために使用できます。 主な構成部品には、遮断器、隔離開閉器、接地開閉器、急速接地開閉器、変流器、母線、および入出線ブッシングが含まれます。ブッシングの外側絶縁は空気絶縁ですが、その他の部品は、SF6ガスをアーク消弧・絶縁媒体として使用する接地ハウジング内に封入されています。 ユーザーの要件に応じて、さまざまな配線方法を組み合わせることが可能です。遮断器には、優れた消弧性能を持つシングルカットマウス式加圧空気消弧室を採用しています。隔離開閉器には3ポジション機構を採用しており、隔離接点と接地接点の機械的インターロックを実現しています。 構造はシンプルかつ合理的で、送電は安全かつ信頼性が高く、バスバーの開閉電流容量は4000Aに達します。変流器は外部構造を採用しており、コイル内部のガス室における過度の湿気の問題を完全に解決し、異物のガス室への侵入を根本的に防止しています。 コイルは束ねて一体鋳造されているため、構造がシンプルで、安全かつ信頼性が高い。 この急速接地スイッチは、クラスCの遮断パラメータ要件を満たしており、同種の製品としては国際的に先進的なレベルに達しています。スリーブ全体は0.5g（震度9）の加速度耐震試験に合格しており、高地での使用要件も満たしています。
